هر یونیت هیدرولیک از چند بخش اصلی تشکیل می‌شود که هر کدام نقش مشخصی در فرآیند تولید فشار، کنترل جریان روغن و انتقال توان دارند. مخزن روغن، پمپ هیدرولیک، الکتروموتور، شیرهای کنترل، فیلترها، تجهیزات اندازه‌گیری و سیستم کنترل الکتریکی، مجموعه‌ای را تشکیل می‌دهند که در کنار یکدیگر انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کنند.

به عنوان مثال، پمپ هیدرولیک وظیفه ایجاد جریان روغن را بر عهده دارد، اما به تنهایی نمی‌تواند عملکرد مناسبی داشته باشد. این پمپ باید توسط یک الکتروموتور مناسب به حرکت درآید، روغن مورد نیاز خود را از مخزن هیدرولیک دریافت کند و جریان تولیدشده توسط شیرهای هیدرولیک کنترل شود تا در نهایت عملگر بتواند حرکت مورد نیاز را ایجاد کند.

به همین دلیل، شناخت دقیق اجزای یونیت هیدرولیک تنها برای تعمیرکاران و طراحان سیستم‌های هیدرولیکی اهمیت ندارد؛ بلکه برای افرادی که قصد خرید، سفارش ساخت یا انتخاب یک یونیت مناسب برای کاربرد صنعتی خود را دارند نیز ضروری است. انتخاب نادرست هر یک از قطعات می‌تواند باعث کاهش راندمان، افزایش مصرف انرژی، بالا رفتن دمای روغن، خرابی زودهنگام تجهیزات و توقف خط تولید شود.

در این مقاله قصد داریم تمام اجزای یونیت هیدرولیک را به صورت کامل بررسی کنیم و وظیفه، نحوه عملکرد، نکات انتخاب و اهمیت هر قطعه را توضیح دهیم. برای خرید یونیت هیدرولیک هم می توانید بر روی لینک کلیک کنید

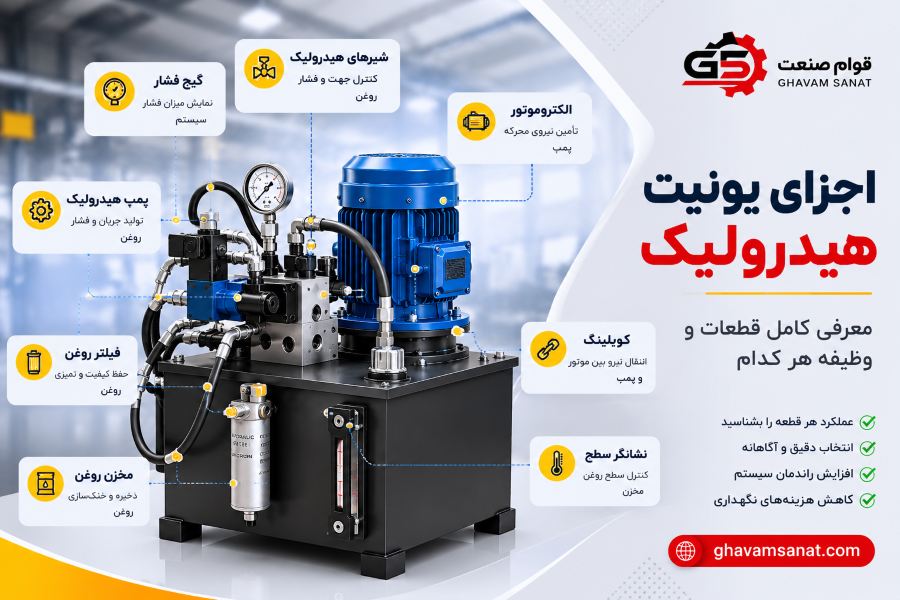

یونیت هیدرولیک از چه بخش‌هایی تشکیل شده است؟

یک یونیت هیدرولیک را می‌توان به عنوان یک مجموعه یکپارچه از قطعات مکانیکی، هیدرولیکی و الکتریکی در نظر گرفت که برای ایجاد و کنترل توان هیدرولیکی طراحی شده است. اگرچه طراحی یونیت‌ها با توجه به نوع کاربرد، فشار کاری و ظرفیت مورد نیاز متفاوت است، اما بیشتر یونیت‌های هیدرولیک از اجزای اصلی مشابهی تشکیل می‌شوند.

به طور کلی، اجزای یونیت هیدرولیک در پنج گروه اصلی قرار می‌گیرند:

1. بخش تولید توان هیدرولیکی

این بخش وظیفه تبدیل انرژی مکانیکی به انرژی هیدرولیکی را دارد و شامل موارد زیر است:

• الکتروموتور
• پمپ هیدرولیک
• کوپلینگ اتصال موتور و پمپ

در این قسمت، موتور نیروی چرخشی مورد نیاز را ایجاد کرده و پمپ با دریافت این نیرو، روغن هیدرولیک را با دبی مشخص در مدار به گردش درمی‌آورد.

2. بخش ذخیره و آماده‌سازی روغن

روغن هیدرولیک قبل از ورود به مدار باید در شرایط مناسبی نگهداری شود. این وظیفه بر عهده بخش ذخیره روغن است که شامل موارد زیر می‌شود:

• مخزن روغن هیدرولیک
• فیلترهای روغن
• درپوش پرکن
• نشانگر سطح روغن
• تجهیزات تهویه مخزن

مخزن تنها یک محل ذخیره روغن نیست؛ بلکه نقش مهمی در خنک شدن روغن، جدا شدن حباب‌های هوا و ته‌نشینی ذرات آلاینده دارد.

3. بخش کنترل فشار و جریان روغن

یکی از مهم‌ترین ویژگی‌های سیستم هیدرولیک، قابلیت کنترل دقیق نیرو و سرعت حرکت است. این کنترل توسط شیرهای هیدرولیکی انجام می‌شود.

مهم‌ترین تجهیزات این بخش عبارت‌اند از:

• شیر کنترل فشار
• شیر کنترل جهت
• شیر کنترل جریان
• شیرهای برقی
• بلوک شیر هیدرولیک

این قطعات مشخص می‌کنند روغن با چه فشاری، در چه جهتی و با چه سرعتی در مدار حرکت کند.

4. بخش اندازه‌گیری و نظارت

برای اطمینان از عملکرد صحیح یونیت، نیاز به تجهیزات اندازه‌گیری وجود دارد. مهم‌ترین آن‌ها عبارت‌اند از:

• گیج فشار هیدرولیک
• سنسور فشار
• سنسور دمای روغن
• نشانگر سطح روغن

این تجهیزات به اپراتور یا سیستم کنترل اجازه می‌دهند وضعیت عملکرد یونیت را بررسی کرده و مشکلات احتمالی را سریع‌تر تشخیص دهند.

5. بخش کنترل الکتریکی

در یونیت‌های ساده ممکن است کنترل فقط توسط چند کلید انجام شود، اما در سیستم‌های صنعتی پیشرفته معمولاً از تابلو برق و کنترلرهای هوشمند استفاده می‌شود.

اجزای این بخش شامل:

• تابلو برق
• کنتاکتور
• رله حفاظتی
• PLC
• سیستم کنترل اتوماتیک

است که وظیفه مدیریت روشن و خاموش شدن موتور، کنترل شیرهای برقی و دریافت اطلاعات از سنسورها را بر عهده دارند.

نمای کلی مسیر عملکرد قطعات یونیت هیدرولیک

برای درک بهتر ارتباط بین اجزای مختلف، مسیر حرکت انرژی در یک یونیت هیدرولیک را می‌توان به شکل زیر خلاصه کرد:

الکتروموتور → پمپ هیدرولیک → ایجاد جریان روغن → شیرهای کنترل → عملگر هیدرولیک → بازگشت روغن به مخزن

در این فرآیند:

• موتور، انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کند.
• پمپ، حرکت مکانیکی را به جریان روغن تبدیل می‌کند.
• شیرها، فشار و مسیر حرکت روغن را کنترل می‌کنند.
• عملگر، انرژی هیدرولیکی را به حرکت خطی یا دورانی تبدیل می‌کند.
• مخزن، روغن را دریافت کرده و دوباره برای شروع چرخه آماده می‌کند.

پمپ هیدرولیک؛ قلب یونیت هیدرولیک و وظیفه آن در تولید جریان روغن

پمپ هیدرولیک یکی از مهم‌ترین اجزای یونیت هیدرولیک است که وظیفه تبدیل انرژی مکانیکی تولیدشده توسط الکتروموتور به انرژی هیدرولیکی را بر عهده دارد. در واقع، پمپ باعث حرکت روغن در مدار هیدرولیک شده و جریان مورد نیاز برای حرکت عملگرهایی مانند جک‌ها و موتورهای هیدرولیکی را فراهم می‌کند.

برخلاف تصور رایج، پمپ هیدرولیک فشار ایجاد نمی‌کند؛ بلکه وظیفه اصلی آن ایجاد دبی یا جریان روغن است. فشار زمانی در سیستم به وجود می‌آید که جریان روغن در مسیر خود با مقاومت مواجه شود. به همین دلیل، انتخاب صحیح پمپ باید بر اساس عواملی مانند فشار کاری، دبی مورد نیاز، نوع کاربرد و شرایط کاری یونیت انجام شود.

پمپ نامناسب می‌تواند باعث کاهش سرعت حرکت عملگر، افزایش مصرف انرژی، تولید حرارت اضافی و حتی آسیب به سایر قطعات یونیت هیدرولیک شود.

برای آشنایی کامل‌تر با انواع پمپ‌ها، نحوه انتخاب و نکات نصب می‌توان به مقاله پمپ هیدرولیک در یونیت؛ انواع، نحوه انتخاب و نکات مهم نصب مراجعه کرد.

وظیفه پمپ هیدرولیک در یونیت

پمپ در یونیت هیدرولیک چند وظیفه اصلی دارد:

ایجاد جریان روغن در مدار

مهم‌ترین وظیفه پمپ، مکش روغن از مخزن و ارسال آن به مدار هیدرولیک با دبی مشخص است. این جریان روغن پس از عبور از شیرهای کنترل، به سمت عملگر هدایت شده و باعث ایجاد حرکت می‌شود.

تأمین دبی مورد نیاز سیستم

سرعت حرکت جک یا موتور هیدرولیکی به مقدار دبی روغن ورودی بستگی دارد. هرچه دبی پمپ بیشتر باشد، حجم بیشتری از روغن در واحد زمان وارد عملگر شده و سرعت حرکت افزایش پیدا می‌کند.

البته افزایش دبی بدون توجه به ظرفیت سایر اجزا می‌تواند باعث افزایش دما و کاهش راندمان سیستم شود.

ایجاد فشار مورد نیاز برای انجام کار

همان‌طور که اشاره شد، پمپ به صورت مستقیم فشار تولید نمی‌کند؛ اما با تأمین جریان روغن، امکان ایجاد فشار در مدار را فراهم می‌کند.

میزان فشار ایجادشده به عواملی مانند:

• وزن بار
• مقاومت مکانیکی سیستم
• تنظیم شیر فشارشکن
• ظرفیت عملگر

وابسته است.

انواع پمپ‌های مورد استفاده در یونیت هیدرولیک

انتخاب نوع پمپ به کاربرد یونیت، فشار مورد نیاز، میزان دقت کنترل و هزینه سیستم بستگی دارد. مهم‌ترین انواع پمپ‌های هیدرولیک عبارت‌اند از:

پمپ دنده‌ای هیدرولیک

پمپ دنده‌ای یکی از پرکاربردترین پمپ‌ها در یونیت‌های هیدرولیک صنعتی است. این پمپ به دلیل ساختار ساده، قیمت مناسب و تعمیرات آسان، در بسیاری از سیستم‌های هیدرولیکی استفاده می‌شود.

مزایای پمپ دنده‌ای:

• ساختار ساده و مقاوم
• هزینه نگهداری پایین
• عملکرد مناسب در کاربردهای عمومی
• مناسب برای یونیت‌های کوچک و متوسط

معایب آن:

• صدای بیشتر نسبت به برخی پمپ‌های دیگر
• راندمان کمتر در فشارهای بسیار بالا

کاربردهای رایج این نوع پمپ شامل یونیت‌های هیدرولیک کوچک، بالابرها، پرس‌های سبک و تجهیزات صنعتی عمومی است.

پمپ پره‌ای هیدرولیک

پمپ‌های پره‌ای به دلیل عملکرد نرم‌تر و صدای کمتر، در سیستم‌هایی که نیاز به کارکرد آرام دارند مورد استفاده قرار می‌گیرند.

ویژگی‌های این نوع پمپ:

• صدای کمتر نسبت به پمپ دنده‌ای
• جریان یکنواخت‌تر روغن
• مناسب برای سیستم‌های با فشار متوسط

این پمپ‌ها معمولاً در ماشین‌آلاتی استفاده می‌شوند که کنترل دقیق‌تر جریان اهمیت دارد.

پمپ پیستونی هیدرولیک

پمپ‌های پیستونی جزو پیشرفته‌ترین انواع پمپ هیدرولیک محسوب می‌شوند و برای سیستم‌هایی که نیاز به فشار بالا و راندمان زیاد دارند استفاده می‌شوند.

مزایای پمپ پیستونی:

• تحمل فشارهای بالا
• راندمان بسیار خوب
• قابلیت کنترل دقیق دبی

معایب:

• قیمت بالاتر
• حساسیت بیشتر نسبت به آلودگی روغن
• نیاز به نگهداری دقیق‌تر

این نوع پمپ بیشتر در ماشین‌آلات سنگین، تجهیزات صنعتی پیشرفته و سیستم‌هایی با فشار کاری بالا استفاده می‌شود.

اجزای اصلی پمپ هیدرولیک

اگرچه ساختار پمپ‌ها با توجه به نوع آن‌ها متفاوت است، اما بیشتر پمپ‌های هیدرولیک دارای اجزای زیر هستند:

بدنه پمپ

بدنه وظیفه نگهداری قطعات داخلی و ایجاد مسیر مناسب برای حرکت روغن را بر عهده دارد. جنس و کیفیت ساخت بدنه تأثیر زیادی بر طول عمر پمپ دارد.

شفت ورودی

شفت پمپ به کوپلینگ و الکتروموتور متصل می‌شود و نیروی چرخشی موتور را به مجموعه داخلی پمپ منتقل می‌کند.

چرخ‌دنده‌ها، پره‌ها یا پیستون‌ها

این بخش با توجه به نوع پمپ، وظیفه جابه‌جایی روغن و ایجاد جریان را انجام می‌دهد.

آب‌بندی‌ها و یاتاقان‌ها

این قطعات از نشتی داخلی و خارجی جلوگیری کرده و باعث عملکرد روان پمپ می‌شوند.

عوامل مهم در انتخاب پمپ یونیت هیدرولیک

برای انتخاب یک پمپ مناسب باید چند پارامتر اصلی بررسی شود:

فشار کاری سیستم

هر پمپ دارای محدوده فشار مشخصی است و استفاده از پمپ خارج از محدوده کاری می‌تواند باعث خرابی سریع آن شود.

دبی مورد نیاز

دبی پمپ باید متناسب با سرعت مورد نیاز عملگر انتخاب شود. دبی کم باعث کند شدن سیستم و دبی بیش از حد باعث افزایش مصرف انرژی و حرارت خواهد شد.

توان الکتروموتور

پمپ و موتور باید از نظر توان با یکدیگر هماهنگ باشند. انتخاب موتور ضعیف باعث کاهش عملکرد سیستم و انتخاب موتور بزرگ‌تر از نیاز باعث افزایش هزینه خواهد شد.

نوع کاربرد

نوع ماشین یا تجهیزی که یونیت برای آن طراحی می‌شود، نقش مهمی در انتخاب پمپ دارد. برای مثال، پمپ مورد استفاده در یک پرس هیدرولیک با پمپ مورد استفاده در یک بالابر کوچک متفاوت است.

علائم خرابی پمپ هیدرولیک در یونیت

خرابی پمپ معمولاً با نشانه‌هایی همراه است که باید سریع بررسی شوند:

• کاهش فشار سیستم
• کاهش سرعت حرکت جک
• افزایش صدای پمپ
• گرم شدن بیش از حد روغن
• وجود لرزش در سیستم
• نشتی روغن از پمپ

ادامه کار با پمپ معیوب می‌تواند باعث آسیب دیدن شیرها، افزایش آلودگی روغن و خرابی سایر اجزای یونیت شود.

الکتروموتور یونیت هیدرولیک؛ نحوه انتخاب توان، دور موتور و نوع برق

الکتروموتور یکی از اجزای اصلی یونیت هیدرولیک است که وظیفه تأمین نیروی مکانیکی مورد نیاز برای به حرکت درآوردن پمپ هیدرولیک را بر عهده دارد. در واقع، اگر پمپ را قلب سیستم هیدرولیک بدانیم، الکتروموتور نیروی محرک این قلب را فراهم می‌کند.

عملکرد صحیح یونیت هیدرولیک تا حد زیادی به هماهنگی بین موتور و پمپ وابسته است. اگر توان موتور کمتر از نیاز پمپ باشد، سیستم نمی‌تواند فشار و دبی مورد نیاز را تأمین کند و موتور تحت فشار بیش از حد قرار می‌گیرد. از طرف دیگر، انتخاب موتور با توان بسیار بالاتر از نیاز واقعی نیز باعث افزایش هزینه خرید، مصرف انرژی و ابعاد یونیت خواهد شد.

در یونیت‌های هیدرولیک صنعتی، معمولاً از الکتروموتورهای سه‌فاز استفاده می‌شود، اما در کاربردهای کوچک‌تر مانند یونیت‌های پرتابل، بالابرهای سبک یا تجهیزات کارگاهی ممکن است از موتورهای تک‌فاز نیز استفاده شود.

برای انتخاب دقیق الکتروموتور باید عواملی مانند توان مورد نیاز پمپ، فشار کاری سیستم، دبی پمپ، دور موتور، نوع برق ورودی و شرایط محیطی بررسی شود.

وظیفه الکتروموتور در یونیت هیدرولیک

اصلی‌ترین وظیفه الکتروموتور، تبدیل انرژی الکتریکی به انرژی مکانیکی است. این انرژی مکانیکی به وسیله شفت موتور به پمپ منتقل شده و باعث چرخش اجزای داخلی پمپ می‌شود.

فرآیند عملکرد به شکل زیر انجام می‌شود:

برق ورودی → چرخش الکتروموتور → انتقال گشتاور به پمپ → گردش روغن هیدرولیک → ایجاد حرکت در عملگر

در این فرآیند، موتور باید بتواند گشتاور کافی برای غلبه بر مقاومت داخلی پمپ و فشار ایجادشده در مدار را فراهم کند.

اجزای اصلی الکتروموتور یونیت هیدرولیک

یک الکتروموتور صنعتی از بخش‌های مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد آن دارند.

استاتور موتور

استاتور بخش ثابت الکتروموتور است که سیم‌پیچ‌های داخلی آن با دریافت جریان برق، میدان مغناطیسی ایجاد می‌کنند.

این میدان مغناطیسی باعث حرکت روتور و ایجاد نیروی چرخشی می‌شود.

روتور

روتور بخش متحرک موتور است که در داخل استاتور قرار دارد. چرخش روتور باعث ایجاد حرکت مکانیکی و انتقال آن به شفت خروجی موتور می‌شود.

شفت موتور

شفت، بخش انتقال‌دهنده توان مکانیکی موتور به پمپ است. این قسمت معمولاً از طریق کوپلینگ به شفت پمپ متصل می‌شود.

کیفیت ساخت و هم‌راستایی شفت موتور و پمپ اهمیت زیادی دارد، زیرا عدم هماهنگی می‌تواند باعث:

• ایجاد لرزش
• خرابی کوپلینگ
• افزایش فشار روی یاتاقان‌ها
• کاهش عمر پمپ

شود.

پوسته و سیستم خنک‌کننده

بدنه موتور علاوه بر محافظت از قطعات داخلی، وظیفه کمک به دفع حرارت تولیدشده را نیز بر عهده دارد.

بیشتر الکتروموتورهای صنعتی دارای فن خنک‌کننده هستند که جریان هوا را روی بدنه موتور عبور داده و دمای آن را کاهش می‌دهد.

نحوه انتخاب توان الکتروموتور یونیت هیدرولیک

یکی از مهم‌ترین مراحل طراحی یونیت هیدرولیک، انتخاب توان مناسب موتور است.

توان موتور باید متناسب با توان مورد نیاز پمپ انتخاب شود. عوامل اصلی تأثیرگذار عبارت‌اند از:

فشار کاری سیستم

هرچه فشار کاری سیستم بیشتر باشد، پمپ برای ایجاد جریان روغن به نیروی بیشتری نیاز دارد. بنابراین موتور باید توان بالاتری داشته باشد.

برای مثال، یک یونیت هیدرولیک که برای حرکت یک جک با فشار بالا طراحی شده است، به موتور قدرتمندتری نسبت به یک سیستم کم‌فشار نیاز دارد.

دبی پمپ

دبی مشخص می‌کند چه مقدار روغن در واحد زمان توسط پمپ جابه‌جا می‌شود. افزایش دبی معمولاً نیاز به توان بیشتر موتور دارد.

به همین دلیل هنگام انتخاب موتور باید مشخصات پمپ به صورت هم‌زمان بررسی شود.

نوع کاربرد یونیت

شرایط کاری دستگاه نیز در انتخاب توان موتور اهمیت دارد.

به عنوان مثال:

• یونیت‌های پرس هیدرولیک معمولاً به توان بالاتری نیاز دارند.
• یونیت‌های بالابر کوچک ممکن است با موتورهای کم‌توان‌تر کار کنند.
• سیستم‌هایی که به صورت دائم‌کار فعالیت می‌کنند باید موتور با ضریب اطمینان بالاتر داشته باشند.

دور موتور الکتروموتور یونیت هیدرولیک

سرعت چرخش موتور یکی دیگر از پارامترهای مهم در انتخاب الکتروموتور است.

رایج‌ترین دورهای موتورهای مورد استفاده در یونیت هیدرولیک عبارت‌اند از:

• ۱۴۰۰ دور در دقیقه
• ۲۸۰۰ دور در دقیقه

انتخاب دور موتور باید با مشخصات پمپ هماهنگ باشد.

در بسیاری از سیستم‌های هیدرولیک، موتورهای ۱۴۰۰ دور به دلیل ایجاد صدای کمتر، استهلاک پایین‌تر و عملکرد مناسب، کاربرد زیادی دارند.

موتورهای ۲۸۰۰ دور نیز در برخی کاربردها که نیاز به سرعت بالاتر دارند استفاده می‌شوند، اما ممکن است باعث افزایش صدا و حساسیت بیشتر سیستم شوند.

تفاوت موتور تک‌فاز و سه‌فاز در یونیت هیدرولیک

الکتروموتور تک‌فاز

این موتورها بیشتر در سیستم‌های کوچک استفاده می‌شوند.

مزایا:

• امکان استفاده در مکان‌هایی با برق تک‌فاز
• نصب ساده‌تر
• مناسب برای تجهیزات سبک

معایب:

• توان محدودتر
• راندمان پایین‌تر نسبت به موتور سه‌فاز

الکتروموتور سه‌فاز

موتورهای سه‌فاز رایج‌ترین گزینه در یونیت‌های صنعتی هستند.

مزایا:

• راندمان بالاتر
• توان خروجی بیشتر
• عملکرد پایدارتر
• مناسب برای کارکرد طولانی

به همین دلیل در کارخانه‌ها، ماشین‌آلات صنعتی و سیستم‌های هیدرولیکی بزرگ معمولاً از موتور سه‌فاز استفاده می‌شود.

نکات مهم نصب الکتروموتور روی یونیت هیدرولیک

نصب صحیح موتور تأثیر زیادی بر عملکرد و طول عمر سیستم دارد.

مهم‌ترین نکات نصب عبارت‌اند از:

هم‌راستایی موتور و پمپ

محور موتور و پمپ باید کاملاً در یک راستا قرار داشته باشند. کوچک‌ترین انحراف می‌تواند باعث ایجاد لرزش و خرابی زودهنگام قطعات شود.

انتخاب کوپلینگ مناسب

کوپلینگ باید متناسب با توان موتور و نوع پمپ انتخاب شود تا بتواند انتقال نیرو را به صورت مطمئن انجام دهد.

تهویه مناسب موتور

موتور باید در محلی نصب شود که جریان هوا برای خنک شدن آن وجود داشته باشد.

بررسی اتصالات الکتریکی

اتصالات برق باید مطابق مشخصات پلاک موتور انجام شود تا از آسیب به سیم‌پیچ‌ها جلوگیری شود.

خرابی‌های رایج الکتروموتور یونیت هیدرولیک

برخی از مشکلات رایج موتور عبارت‌اند از:

• داغ شدن بیش از حد موتور
• کاهش قدرت چرخش
• صدای غیرعادی
• لرزش زیاد
• سوختن سیم‌پیچ‌ها
• افزایش مصرف جریان برق

عوامل ایجاد این مشکلات می‌تواند شامل انتخاب نادرست توان موتور، تهویه نامناسب، اضافه‌بار، مشکل در پمپ یا خرابی قطعات داخلی موتور باشد.

کوپلینگ یونیت هیدرولیک؛ وظیفه، انواع و اهمیت اتصال صحیح موتور و پمپ

کوپلینگ یکی از قطعات مکانیکی مهم در یونیت هیدرولیک است که وظیفه اتصال بین شفت الکتروموتور و شفت پمپ هیدرولیک را بر عهده دارد. این قطعه باعث انتقال نیروی چرخشی موتور به پمپ شده و امکان عملکرد هماهنگ این دو بخش را فراهم می‌کند.

اگرچه کوپلینگ در ظاهر قطعه‌ای ساده به نظر می‌رسد، اما نقش بسیار مهمی در افزایش عمر پمپ، کاهش لرزش، جلوگیری از انتقال ضربه‌های ناگهانی و بهبود راندمان کلی یونیت هیدرولیک دارد. انتخاب نامناسب یا نصب نادرست کوپلینگ می‌تواند باعث ایجاد مشکلاتی مانند خرابی شفت، آسیب به یاتاقان‌ها، افزایش صدای سیستم و کاهش طول عمر تجهیزات شود.

در بیشتر یونیت‌های هیدرولیک، موتور و پمپ به صورت مستقیم در کنار یکدیگر نصب می‌شوند و کوپلینگ در فضای بین این دو قطعه قرار می‌گیرد تا ارتباط مکانیکی لازم را ایجاد کند.

وظیفه کوپلینگ در یونیت هیدرولیک

مهم‌ترین وظیفه کوپلینگ، انتقال گشتاور تولیدشده توسط الکتروموتور به پمپ هیدرولیک است. اما علاوه بر انتقال نیرو، این قطعه وظایف مهم دیگری نیز دارد.

انتقال نیروی چرخشی موتور به پمپ

الکتروموتور انرژی الکتریکی را به حرکت دورانی تبدیل می‌کند. این حرکت توسط شفت موتور ایجاد شده و از طریق کوپلینگ به شفت پمپ منتقل می‌شود.

بدون وجود کوپلینگ، اتصال مستقیم موتور و پمپ امکان‌پذیر نیست یا باعث ایجاد فشار مکانیکی زیادی روی قطعات داخلی خواهد شد.

جذب ضربه و لرزش

هنگام روشن شدن موتور یا تغییر ناگهانی فشار در سیستم هیدرولیک، نیروهای ضربه‌ای ایجاد می‌شوند. کوپلینگ‌های انعطاف‌پذیر می‌توانند بخشی از این ضربات را جذب کرده و از انتقال آن‌ها به پمپ و موتور جلوگیری کنند.

این ویژگی باعث کاهش:

• لرزش سیستم
• صدای اضافی
• استهلاک قطعات

می‌شود.

جبران خطای هم‌راستایی

در زمان نصب موتور و پمپ ممکن است مقدار کمی اختلاف در راستای محور شفت‌ها وجود داشته باشد. کوپلینگ‌های انعطاف‌پذیر می‌توانند این ناهم‌راستایی را تا حد مشخصی جبران کنند.

البته این موضوع به معنی بی‌نیازی از تنظیم دقیق موتور و پمپ نیست؛ زیرا نصب نادرست همچنان می‌تواند باعث خرابی سیستم شود.

محافظت از شفت موتور و پمپ

در صورت ایجاد فشار ناگهانی یا گیرکردن پمپ، کوپلینگ می‌تواند نقش محافظتی داشته باشد و از انتقال کامل نیروهای مخرب به شفت موتور یا پمپ جلوگیری کند.

انواع کوپلینگ مورد استفاده در یونیت هیدرولیک

نوع کوپلینگ مورد استفاده در یونیت هیدرولیک به توان موتور، نوع پمپ، سرعت چرخش و شرایط کاری سیستم بستگی دارد.

کوپلینگ انعطاف‌پذیر (Flexible Coupling)

این نوع کوپلینگ رایج‌ترین گزینه در یونیت‌های هیدرولیک است. ساختار آن به گونه‌ای است که علاوه بر انتقال نیرو، امکان جذب لرزش و جبران مقدار محدودی از خطای نصب را دارد.

مزایای کوپلینگ انعطاف‌پذیر:

• کاهش لرزش
• عملکرد نرم‌تر سیستم
• افزایش عمر پمپ و موتور
• نصب آسان

بسیاری از یونیت‌های هیدرولیک صنعتی از همین نوع کوپلینگ استفاده می‌کنند.

کوپلینگ لاستیکی (Spider Coupling)

در این مدل، یک قطعه لاستیکی یا پلی‌اورتان بین دو بخش فلزی کوپلینگ قرار می‌گیرد. این قسمت وظیفه جذب ضربه و کاهش ارتعاش را بر عهده دارد.

مزایای این نوع:

• کاهش صدای کارکرد
• انتقال نرم‌تر نیرو
• قابلیت تعویض آسان قطعه لاستیکی

خرابی قطعه لاستیکی داخلی یکی از مواردی است که باید در سرویس‌های دوره‌ای بررسی شود.

کوپلینگ صلب (Rigid Coupling)

این نوع کوپلینگ اتصال کاملاً ثابت بین موتور و پمپ ایجاد می‌کند و انعطاف‌پذیری ندارد.

معمولاً در شرایطی استفاده می‌شود که:

• هم‌راستایی شفت‌ها بسیار دقیق باشد.
• سیستم لرزش کمی داشته باشد.
• نیاز به اتصال بسیار محکم وجود داشته باشد.

در یونیت‌های هیدرولیک عمومی، استفاده از کوپلینگ صلب کمتر رایج است.

اهمیت انتخاب صحیح کوپلینگ یونیت هیدرولیک

انتخاب کوپلینگ باید بر اساس مشخصات واقعی سیستم انجام شود. مهم‌ترین پارامترهای تأثیرگذار عبارت‌اند از:

توان موتور

هر کوپلینگ ظرفیت انتقال گشتاور مشخصی دارد. استفاده از کوپلینگ ضعیف برای موتورهای پرتوان باعث خرابی سریع آن خواهد شد.

سرعت چرخش موتور

سرعت بالاتر باعث افزایش نیروهای گریز از مرکز و حساسیت بیشتر سیستم می‌شود. بنابراین کوپلینگ باید متناسب با دور موتور انتخاب شود.

نوع پمپ هیدرولیک

نوع اتصال مورد نیاز برای پمپ‌های مختلف متفاوت است. برای مثال، کوپلینگ مورد استفاده برای پمپ دنده‌ای ممکن است با کوپلینگ مناسب پمپ پیستونی متفاوت باشد.

شرایط کاری یونیت

محیط نصب، میزان لرزش، تعداد دفعات روشن و خاموش شدن موتور و مدت زمان کارکرد روزانه نیز در انتخاب کوپلینگ تأثیر دارند.

علائم خرابی کوپلینگ یونیت هیدرولیک

خرابی کوپلینگ معمولاً با نشانه‌هایی همراه است که باید سریع بررسی شوند:

• افزایش لرزش یونیت
• ایجاد صدای ضربه یا تق‌تق
• گرم شدن محل اتصال موتور و پمپ
• کاهش انتقال قدرت به پمپ
• خرابی قطعه لاستیکی کوپلینگ
• ایجاد لقی بین موتور و پمپ

ادامه کار با کوپلینگ آسیب‌دیده می‌تواند باعث خرابی شفت پمپ یا موتور شود و هزینه تعمیرات بیشتری ایجاد کند.

نکات مهم نصب کوپلینگ موتور و پمپ

برای عملکرد صحیح کوپلینگ، هنگام نصب باید چند نکته مهم رعایت شود:

بررسی هم‌محوری موتور و پمپ

مهم‌ترین نکته در نصب، قرارگیری دقیق محور موتور و پمپ در یک راستا است. حتی انحراف‌های کوچک می‌تواند باعث فشار اضافی روی یاتاقان‌ها شود.

بررسی فاصله استاندارد بین موتور و پمپ

کوپلینگ باید با فاصله مناسب نصب شود تا بتواند بدون ایجاد فشار اضافی، حرکت را منتقل کند.

استفاده از کوپلینگ متناسب با مشخصات سیستم

نباید تنها بر اساس اندازه فیزیکی، کوپلینگ انتخاب شود. توان، دور و گشتاور موتور باید در انتخاب لحاظ شود.

کنترل دوره‌ای وضعیت کوپلینگ

در سرویس‌های دوره‌ای یونیت باید وضعیت کوپلینگ، به‌خصوص بخش‌های لاستیکی، بررسی شود تا قبل از خرابی کامل تعویض شود.

ارتباط کوپلینگ با عملکرد کلی یونیت هیدرولیک

کوپلینگ اگرچه مستقیماً در مسیر روغن هیدرولیک قرار ندارد، اما عملکرد آن تأثیر مستقیمی بر کل سیستم دارد. یک کوپلینگ سالم باعث انتقال صحیح توان به پمپ شده و کمک می‌کند پمپ با راندمان مناسب کار کند.

در مقابل، خرابی کوپلینگ می‌تواند باعث کاهش توان ورودی پمپ، ایجاد لرزش، افزایش صدا و حتی خرابی سایر اجزای یونیت شود.

شیرهای هیدرولیک یونیت؛ معرفی انواع شیر و نقش هر کدام در کنترل فشار، جریان و جهت روغن

شیرهای هیدرولیک یکی از مهم‌ترین اجزای کنترلی در یونیت هیدرولیک هستند که وظیفه مدیریت نحوه حرکت روغن در مدار را بر عهده دارند. اگر پمپ هیدرولیک وظیفه ایجاد جریان روغن را داشته باشد، شیرهای هیدرولیک وظیفه کنترل این جریان را انجام می‌دهند و مشخص می‌کنند روغن با چه فشاری، در چه جهتی و با چه سرعتی حرکت کند.

بدون وجود شیرهای هیدرولیک، سیستم قادر به کنترل دقیق حرکت عملگرها نخواهد بود. برای مثال، در یک جک هیدرولیک، این شیرها تعیین می‌کنند جک چه زمانی حرکت کند، در چه جهتی حرکت داشته باشد، با چه سرعتی باز و بسته شود و چه مقدار فشار به آن وارد شود.

طراحی و انتخاب صحیح شیرها تأثیر مستقیمی بر عملکرد یونیت هیدرولیک دارد. انتخاب نادرست می‌تواند باعث مشکلاتی مانند افت فشار، حرکت ناپایدار عملگر، افزایش دمای روغن، کاهش راندمان سیستم و حتی خرابی قطعات دیگر شود.

برای بررسی تخصصی‌تر انواع شیرها و کاربرد آن‌ها می‌توان به مقاله شیرهای هیدرولیک در یونیت؛ معرفی انواع شیر و نقش هر یک در مدار مراجعه کرد.

وظیفه شیرهای هیدرولیک در یونیت

شیرهای هیدرولیک وظایف مختلفی در مدار انجام می‌دهند که مهم‌ترین آن‌ها عبارت‌اند از:

کنترل فشار روغن

برخی شیرها وظیفه تنظیم و محدود کردن فشار سیستم را بر عهده دارند. این کار باعث می‌شود فشار از مقدار مجاز بیشتر نشده و از آسیب دیدن پمپ، لوله‌ها و عملگرها جلوگیری شود.

کنترل جهت حرکت روغن

شیرهای کنترل جهت مشخص می‌کنند روغن به کدام بخش مدار هدایت شود. این موضوع در سیستم‌هایی که از جک‌های دوطرفه یا موتورهای هیدرولیکی استفاده می‌کنند اهمیت زیادی دارد.

کنترل سرعت حرکت عملگر

با تنظیم مقدار جریان عبوری روغن، می‌توان سرعت حرکت جک یا موتور هیدرولیکی را کنترل کرد.

قطع و وصل جریان روغن

در بسیاری از یونیت‌ها، شیرها برای شروع یا توقف حرکت عملگر مورد استفاده قرار می‌گیرند.

انواع شیرهای هیدرولیک مورد استفاده در یونیت

شیرهای هیدرولیک بر اساس وظیفه و عملکرد به چند گروه اصلی تقسیم می‌شوند.

شیر کنترل فشار هیدرولیک

شیرهای کنترل فشار برای تنظیم، محدود کردن یا ثابت نگه داشتن فشار روغن در مدار استفاده می‌شوند.

یکی از مهم‌ترین شیرهای این گروه، شیر اطمینان یا فشارشکن است.

شیر فشارشکن (Relief Valve)

شیر فشارشکن یکی از ضروری‌ترین قطعات حفاظتی در یونیت هیدرولیک است. وظیفه اصلی آن جلوگیری از افزایش بیش از حد فشار در سیستم است.

زمانی که فشار مدار از مقدار تنظیم‌شده بیشتر شود، این شیر مسیر عبور روغن را باز کرده و بخشی از جریان را به مخزن بازمی‌گرداند.

مزایای استفاده از شیر فشارشکن:

• جلوگیری از آسیب به پمپ
• محافظت از قطعات مدار
• افزایش ایمنی سیستم
• کنترل حداکثر فشار کاری

تنظیم نادرست این شیر می‌تواند باعث کاهش عملکرد سیستم یا ایجاد فشار بیش از حد شود.

شیر کاهش فشار (Pressure Reducing Valve)

در برخی مدارها ممکن است بخش‌های مختلف سیستم به فشارهای متفاوتی نیاز داشته باشند. شیر کاهش فشار این امکان را فراهم می‌کند که فشار یک قسمت از مدار کمتر از فشار اصلی تنظیم شود.

شیر کنترل جهت هیدرولیک

شیرهای کنترل جهت وظیفه تغییر مسیر حرکت روغن در مدار را دارند. این شیرها مشخص می‌کنند روغن به کدام سمت حرکت کند و در نتیجه جهت حرکت عملگر را تعیین می‌کنند.

رایج‌ترین نوع این شیرها:

• شیر برقی هیدرولیک
• شیر دستی
• شیر مکانیکی

است.

شیر برقی هیدرولیک (Solenoid Valve)

شیرهای برقی یکی از پرکاربردترین شیرها در یونیت‌های صنعتی هستند. این شیرها با دریافت فرمان الکتریکی، مسیر عبور روغن را تغییر می‌دهند.

اجزای اصلی شیر برقی شامل:

• بدنه شیر
• اسپول داخلی
• بوبین الکتریکی
• فنر برگشت

است.

مزایای شیر برقی:

• قابلیت کنترل اتوماتیک
• امکان اتصال به PLC
• سرعت عملکرد بالا
• مناسب برای سیستم‌های صنعتی

این شیرها در یونیت‌های هیدرولیک مربوط به ماشین‌آلات، پرس‌ها، بالابرها و خطوط تولید کاربرد گسترده‌ای دارند.

شیر کنترل جریان هیدرولیک

شیرهای کنترل جریان برای تنظیم میزان عبور روغن در مدار استفاده می‌شوند. با تغییر مقدار جریان، سرعت حرکت عملگر کنترل می‌شود.

به عنوان مثال، در یک جک هیدرولیک، اگر نیاز باشد حرکت جک آهسته‌تر یا سریع‌تر انجام شود، میزان جریان روغن ورودی یا خروجی توسط این شیر تنظیم می‌شود.

انواع رایج شیرهای کنترل جریان:

• شیر سوزنی
• شیر تنظیم دبی
• شیر کنترل جریان یک‌طرفه

بلوک شیر هیدرولیک (Valve Block)

در بسیاری از یونیت‌های هیدرولیک صنعتی، به جای نصب جداگانه چندین شیر، از بلوک شیر استفاده می‌شود.

بلوک شیر یک قطعه فلزی ماشین‌کاری‌شده است که مسیرهای داخلی روغن در آن ایجاد شده و شیرهای مختلف روی آن نصب می‌شوند.

مزایای استفاده از بلوک شیر:

• کاهش تعداد اتصالات
• کاهش احتمال نشتی
• طراحی مرتب‌تر مدار
• تعمیر و نگهداری آسان‌تر
• کاهش فضای مورد نیاز

برای آشنایی بیشتر با ساختار این قطعه می‌توان به مقاله بلوک شیر برقی هیدرولیک؛ ساختار، کاربرد و نکات انتخاب مراجعه کرد.

پارامترهای مهم در انتخاب شیر هیدرولیک

انتخاب شیر مناسب باید بر اساس مشخصات واقعی سیستم انجام شود.

فشار کاری

هر شیر دارای محدوده فشار مشخصی است. استفاده از شیر با فشار کاری پایین‌تر از نیاز سیستم باعث خرابی سریع و عملکرد نامناسب خواهد شد.

دبی عبوری

مقدار روغنی که از شیر عبور می‌کند باید با دبی پمپ هماهنگ باشد. انتخاب شیر کوچک‌تر از ظرفیت مورد نیاز باعث افت فشار و افزایش حرارت روغن می‌شود.

نوع فرمان

شیرها می‌توانند به روش‌های مختلف کنترل شوند:

• دستی
• مکانیکی
• برقی
• هیدرولیکی

انتخاب نوع فرمان به سطح اتوماسیون سیستم بستگی دارد.

نوع روغن و شرایط محیطی

دمای محیط، نوع روغن، میزان آلودگی و شرایط کاری نیز در انتخاب شیر تأثیرگذار هستند.

خرابی‌های رایج شیرهای هیدرولیک یونیت

شیرهای هیدرولیک نیز مانند سایر قطعات ممکن است دچار مشکل شوند. برخی از علائم خرابی عبارت‌اند از:

• حرکت نامنظم جک
• کاهش فشار سیستم
• نشتی داخلی شیر
• گیر کردن اسپول
• افزایش دمای روغن
• صدای غیرعادی در مدار

عوامل اصلی خرابی معمولاً شامل:

• آلودگی روغن
• نصب اشتباه
• تنظیم نادرست فشار
• استفاده از شیر نامناسب
• فرسایش قطعات داخلی

است.

اهمیت سرویس و نگهداری شیرهای هیدرولیک

برای افزایش عمر شیرها باید موارد زیر به صورت دوره‌ای بررسی شود:

• کنترل کیفیت روغن هیدرولیک
• تعویض به موقع فیلترها
• بررسی نشتی‌ها
• کنترل تنظیمات فشار
• جلوگیری از ورود آلودگی به مدار

شیرهای هیدرولیک نقش مرکز کنترل یونیت را دارند و عملکرد صحیح آن‌ها باعث می‌شود کل سیستم با دقت و راندمان بالا کار کند.

بلوک شیر هیدرولیک؛ ساختار، کاربرد، مزایا و نکات انتخاب

بلوک شیر هیدرولیک یکی از اجزای مهم در بسیاری از یونیت‌های هیدرولیک صنعتی است که برای نصب، اتصال و یکپارچه‌سازی شیرهای مختلف هیدرولیکی مورد استفاده قرار می‌گیرد. این قطعه در واقع یک بخش فلزی ماشین‌کاری‌شده است که مسیرهای داخلی عبور روغن در آن ایجاد شده و شیرهای کنترل فشار، کنترل جهت و کنترل جریان روی آن نصب می‌شوند.

در سیستم‌های هیدرولیک ساده ممکن است هر شیر به صورت جداگانه توسط لوله‌ها و اتصالات مختلف به مدار متصل شود؛ اما در یونیت‌های صنعتی که تعداد شیرها زیاد است، استفاده از بلوک شیر باعث کاهش پیچیدگی مدار، کم شدن تعداد اتصالات و افزایش اطمینان سیستم می‌شود.

بلوک شیر به عنوان یک رابط بین پمپ، شیرها و عملگرهای هیدرولیکی عمل می‌کند و نقش مهمی در نظم، عملکرد و قابلیت تعمیر سیستم دارد.

برای آشنایی بیشتر با ساختار و کاربرد این قطعه می‌توان به مقاله بلوک شیر برقی هیدرولیک؛ ساختار، کاربرد و نکات انتخاب مراجعه کرد.

بلوک شیر هیدرولیک چگونه کار می‌کند؟

عملکرد بلوک شیر بر اساس ایجاد مسیرهای داخلی برای عبور روغن هیدرولیک است. در فرآیند ساخت، کانال‌هایی با دقت بالا داخل بلوک ماشین‌کاری می‌شوند تا روغن بتواند بین ورودی‌ها، خروجی‌ها و شیرهای نصب‌شده جریان پیدا کند.

به طور معمول، مسیر حرکت روغن در یک یونیت مجهز به بلوک شیر به شکل زیر است:

روغن از پمپ وارد بلوک شیر می‌شود → توسط شیرها کنترل می‌شود → به سمت عملگر هدایت می‌شود → روغن برگشتی دوباره به مخزن بازمی‌گردد

در این فرآیند، بلوک شیر وظیفه ایجاد ارتباط منظم بین اجزای مختلف مدار را بر عهده دارد.

اجزای اصلی بلوک شیر هیدرولیک

یک بلوک شیر استاندارد از بخش‌های مختلفی تشکیل شده است که هر کدام نقش مشخصی در عملکرد سیستم دارند.

بدنه بلوک

بدنه اصلی بلوک معمولاً از فلزاتی مانند فولاد یا چدن ساخته می‌شود. این بخش باید توانایی تحمل فشار بالای روغن و تنش‌های ناشی از کارکرد مداوم سیستم را داشته باشد.

کیفیت ماشین‌کاری بدنه اهمیت زیادی دارد، زیرا کوچک‌ترین خطا در مسیرهای داخلی می‌تواند باعث:

• نشتی داخلی
• افت فشار
• کاهش راندمان سیستم

شود.

مسیرهای داخلی روغن

داخل بلوک شیر، کانال‌هایی با قطر و مسیر مشخص ایجاد می‌شود که وظیفه انتقال روغن بین بخش‌های مختلف را دارند.

طراحی این مسیرها باید به گونه‌ای باشد که:

• افت فشار حداقل شود.
• جریان روغن روان باشد.
• احتمال ایجاد آشفتگی کاهش پیدا کند.

محل نصب شیرها

روی بلوک شیر معمولاً محل‌هایی برای نصب انواع شیرها ایجاد می‌شود، مانند:

• شیر کنترل جهت
• شیر فشارشکن
• شیر کنترل جریان
• شیرهای برقی

نوع و تعداد محل‌های نصب به طراحی مدار هیدرولیک بستگی دارد.

پورت‌های ورودی و خروجی

پورت‌ها محل اتصال بلوک به سایر اجزای مدار هستند.

مهم‌ترین پورت‌ها شامل:

• ورودی فشار از پمپ (P)
• مسیر برگشت به مخزن (T)
• خروجی‌های مربوط به عملگر (A و B)

هستند.

انواع بلوک شیر هیدرولیک

بلوک‌های شیر بر اساس نوع کاربرد و طراحی مدار به مدل‌های مختلفی تقسیم می‌شوند.

بلوک شیر ساده

این نوع بلوک برای مدارهای ساده با تعداد محدودی شیر استفاده می‌شود.

ویژگی‌های آن:

• طراحی ساده
• هزینه کمتر
• مناسب برای یونیت‌های کوچک

این مدل معمولاً در تجهیزات سبک و سیستم‌هایی که کنترل پیچیده‌ای ندارند استفاده می‌شود.

بلوک شیر برقی

در این نوع بلوک، شیرهای برقی روی آن نصب می‌شوند و کنترل سیستم توسط فرمان الکتریکی انجام می‌شود.

کاربردهای اصلی:

• ماشین‌آلات صنعتی
• خطوط تولید
• پرس‌های هیدرولیک
• سیستم‌های اتوماتیک

است.

بلوک شیر سفارشی

در پروژه‌های صنعتی خاص، بلوک شیر مطابق نقشه مدار هیدرولیک طراحی و ساخته می‌شود.

مزیت این نوع بلوک:

• هماهنگی کامل با نیاز سیستم
• کاهش تعداد قطعات اضافی
• بهینه‌سازی فضای نصب

است.

مزایای استفاده از بلوک شیر در یونیت هیدرولیک

استفاده از بلوک شیر نسبت به اتصال جداگانه شیرها مزایای زیادی دارد.

کاهش تعداد اتصالات و نشتی‌ها

در سیستم‌هایی که شیرها به صورت جداگانه نصب می‌شوند، تعداد زیادی شیلنگ، لوله و اتصال وجود دارد. هر اتصال یک نقطه احتمالی برای نشتی است.

بلوک شیر با کاهش تعداد اتصالات، احتمال نشتی روغن را کمتر می‌کند.

اشغال فضای کمتر

بلوک شیر باعث می‌شود چندین قطعه در یک مجموعه فشرده قرار بگیرند. این موضوع برای یونیت‌هایی که فضای نصب محدودی دارند اهمیت زیادی دارد.

افزایش نظم مدار هیدرولیک

با استفاده از بلوک شیر، مسیرهای روغن مرتب‌تر شده و عیب‌یابی سیستم ساده‌تر می‌شود.

کاهش زمان مونتاژ و تعمیرات

نصب و تعویض قطعات روی بلوک شیر معمولاً سریع‌تر از سیستم‌های دارای لوله‌کشی گسترده انجام می‌شود.

افزایش اطمینان عملکرد سیستم

طراحی دقیق مسیرهای داخلی و کاهش اتصالات باعث می‌شود سیستم عملکرد پایدارتر و مطمئن‌تری داشته باشد.

نکات مهم در طراحی و انتخاب بلوک شیر هیدرولیک

انتخاب بلوک شیر باید بر اساس مشخصات واقعی مدار انجام شود.

فشار کاری سیستم

جنس بدنه و طراحی بلوک باید توانایی تحمل حداکثر فشار کاری سیستم را داشته باشد.

برای سیستم‌های فشار بالا، استفاده از بلوک‌های مقاوم با طراحی دقیق ضروری است.

تعداد و نوع شیرها

قبل از انتخاب بلوک باید مشخص شود چه شیرهایی قرار است روی آن نصب شوند.

به عنوان مثال:

• تعداد شیرهای برقی
• نوع شیر کنترل جهت
• وجود شیرهای فشارشکن
• شیرهای کنترل جریان

بر طراحی نهایی تأثیر می‌گذارند.

دبی عبوری روغن

کانال‌های داخلی بلوک باید متناسب با میزان دبی سیستم طراحی شوند. کوچک بودن مسیرها نسبت به دبی مورد نیاز باعث افزایش افت فشار و تولید حرارت خواهد شد.

جنس بلوک

جنس بلوک باید با شرایط کاری سیستم هماهنگ باشد.

مواد رایج:

• فولاد
• آلومینیوم
• چدن

هستند.

بلوک‌های فولادی معمولاً برای فشارهای بالاتر استفاده می‌شوند، در حالی که بلوک‌های آلومینیومی برای سیستم‌های سبک‌تر کاربرد دارند.

مشکلات رایج بلوک شیر هیدرولیک

برخی مشکلاتی که ممکن است در بلوک شیر ایجاد شود عبارت‌اند از:

نشتی داخلی

این مشکل معمولاً به دلیل:

• سایش مسیرهای داخلی
• خرابی آب‌بندی‌ها
• کیفیت پایین ماشین‌کاری

ایجاد می‌شود.

افت فشار در مدار

اگر مسیرهای داخلی مناسب نباشند یا آلودگی وارد بلوک شود، جریان روغن محدود شده و فشار سیستم کاهش پیدا می‌کند.

ترک یا آسیب بدنه

استفاده از بلوک نامناسب برای فشار کاری بالا می‌تواند باعث ترک خوردن بدنه شود.

نگهداری و سرویس بلوک شیر

اگرچه بلوک شیر معمولاً نیاز به تعمیرات مداوم ندارد، اما رعایت چند نکته باعث افزایش عمر آن می‌شود:

• استفاده از روغن هیدرولیک مناسب

• تعویض منظم فیلترها

• جلوگیری از ورود آلودگی به مدار
• بررسی نشتی‌ها
• کنترل فشار کاری سیستم

بلوک شیر یکی از قطعاتی است که شاید مستقیماً حرکت ایجاد نکند، اما نقش مهمی در مدیریت جریان روغن و هماهنگی عملکرد اجزای مختلف یونیت هیدرولیک دارد.

فیلترهای هیدرولیک؛ وظیفه، انواع و اهمیت آن‌ها در محافظت از قطعات یونیت

فیلترهای هیدرولیک یکی از اجزای مهم حفاظتی در یونیت هیدرولیک هستند که وظیفه حذف آلودگی‌ها، ذرات فلزی، گردوغبار و ناخالصی‌های موجود در روغن را بر عهده دارند. کیفیت روغن هیدرولیک تأثیر مستقیمی بر عملکرد قطعات حساسی مانند پمپ، شیرها و عملگرها دارد و کوچک‌ترین آلودگی می‌تواند باعث کاهش عمر این قطعات و ایجاد خرابی در سیستم شود.

در یک مدار هیدرولیک، روغن دائماً بین مخزن، پمپ، شیرها و عملگرها گردش می‌کند. در طول این فرآیند، ممکن است ذرات ناشی از سایش قطعات داخلی، آلودگی‌های محیطی یا حتی باقی‌مانده‌های ناشی از مونتاژ وارد روغن شوند. اگر این ذرات کنترل نشوند، می‌توانند باعث آسیب جدی به اجزای یونیت شوند.

به همین دلیل، استفاده از فیلتر مناسب یکی از مهم‌ترین اصول طراحی و نگهداری یونیت هیدرولیک محسوب می‌شود.

برای آشنایی با سایر روش‌های نگهداری سیستم، مقاله سرویس و نگهداری یونیت هیدرولیک؛ چک‌لیست دوره‌ای برای افزایش عمر تجهیزات نیز می‌تواند مفید باشد.

وظیفه فیلتر هیدرولیک در یونیت

فیلتر هیدرولیک چند وظیفه مهم در سیستم انجام می‌دهد:

حذف ذرات آلاینده از روغن

مهم‌ترین وظیفه فیلتر، جلوگیری از گردش ذرات آلاینده در مدار است. این ذرات ممکن است شامل موارد زیر باشند:

• براده‌های فلزی ناشی از سایش قطعات
• گردوغبار محیط
• ذرات ناشی از تخریب روغن
• آلودگی‌های واردشده هنگام سرویس

وجود این ذرات در روغن می‌تواند باعث خراشیدگی قطعات داخلی پمپ و شیرها شود.

افزایش عمر قطعات هیدرولیکی

قطعاتی مانند پمپ‌های پیستونی، شیرهای دقیق و سروو ولوها نسبت به آلودگی حساسیت بالایی دارند. فیلتر مناسب باعث کاهش استهلاک این قطعات و افزایش طول عمر آن‌ها می‌شود.

حفظ راندمان سیستم

روغن آلوده باعث افزایش اصطکاک داخلی و کاهش عملکرد قطعات می‌شود. فیلتراسیون مناسب کمک می‌کند سیستم با راندمان بالاتری کار کند و انرژی کمتری مصرف شود.

جلوگیری از خرابی زودهنگام پمپ

پمپ هیدرولیک یکی از حساس‌ترین و گران‌ترین اجزای یونیت است. ورود ذرات آلاینده به داخل پمپ می‌تواند باعث:

• سایش چرخ‌دنده‌ها
• آسیب به پره‌ها
• کاهش آب‌بندی داخلی
• افت فشار سیستم

شود.

انواع فیلترهای مورد استفاده در یونیت هیدرولیک

فیلترهای هیدرولیک بر اساس محل نصب و وظیفه‌ای که در مدار دارند، به چند گروه اصلی تقسیم می‌شوند.

فیلتر مکش (Suction Filter)

فیلتر مکش در مسیر ورودی روغن به پمپ نصب می‌شود و وظیفه آن جلوگیری از ورود ذرات بزرگ به داخل پمپ است.

این فیلتر معمولاً در داخل مخزن یا در مسیر مکش پمپ قرار می‌گیرد.

مزایای فیلتر مکش:

• محافظت اولیه از پمپ
• جلوگیری از ورود آلودگی‌های بزرگ
• افزایش عمر قطعات داخلی پمپ

با این حال، این فیلتر معمولاً دارای دقت فیلتراسیون بسیار بالا نیست، زیرا محدود شدن بیش از حد مسیر مکش می‌تواند باعث ایجاد کاویتاسیون در پمپ شود.

فیلتر برگشت (Return Filter)

فیلتر برگشت یکی از رایج‌ترین فیلترها در یونیت‌های هیدرولیک است که در مسیر برگشت روغن از مدار به مخزن نصب می‌شود.

وظیفه آن:

• پاک‌سازی روغن برگشتی
• جلوگیری از ورود آلودگی به مخزن
• آماده‌سازی روغن برای چرخه بعدی

است.

از آنجا که روغن قبل از بازگشت به مخزن از بخش‌های مختلف مدار عبور کرده است، احتمال وجود ذرات آلاینده در آن بیشتر است.

فیلتر فشار (Pressure Filter)

فیلتر فشار در مسیر خروجی پمپ و قبل از قطعات حساس نصب می‌شود.

این نوع فیلتر معمولاً در سیستم‌هایی استفاده می‌شود که:

• فشار کاری بالایی دارند.
• قطعات بسیار حساس استفاده شده است.
• تمیزی روغن اهمیت زیادی دارد.

فیلتر فشار باید توانایی تحمل فشار بالای مدار را داشته باشد.

فیلتر آفلاین یا کلیندار (Offline Filter)

در برخی سیستم‌های بزرگ، علاوه بر فیلترهای اصلی مدار، از یک سیستم فیلتراسیون جداگانه استفاده می‌شود.

در این روش، بخشی از روغن به صورت مستقل از مدار اصلی عبور کرده و تصفیه می‌شود.

مزایای این روش:

• افزایش کیفیت روغن
• کاهش آلودگی سیستم
• مناسب برای مخازن بزرگ و تجهیزات حساس

مشخصات مهم فیلتر هیدرولیک

برای انتخاب فیلتر مناسب باید چند پارامتر اصلی بررسی شود.

درجه فیلتراسیون (Micron Rating)

یکی از مهم‌ترین مشخصات فیلتر، میزان توانایی آن در حذف ذرات بر اساس اندازه است.

این مقدار معمولاً با واحد میکرون بیان می‌شود.

هرچه عدد میکرون کمتر باشد، فیلتر توانایی حذف ذرات کوچک‌تری را دارد؛ اما باید توجه داشت که فیلتر بسیار ریز ممکن است باعث افزایش افت فشار شود.

ظرفیت عبور جریان

فیلتر باید بتواند دبی مورد نیاز سیستم را بدون ایجاد محدودیت عبور دهد.

انتخاب فیلتر کوچک‌تر از نیاز سیستم باعث:

• افزایش افت فشار
• گرم شدن روغن
• کاهش عملکرد پمپ

خواهد شد.

فشار کاری قابل تحمل

فیلترهای نصب‌شده در مسیر فشار باید توانایی تحمل حداکثر فشار مدار را داشته باشند.

استفاده از فیلتر نامناسب ممکن است باعث ترک خوردن پوسته یا خرابی آب‌بندی‌ها شود.

نوع المنت فیلتر

المنت داخلی فیلتر می‌تواند از مواد مختلف ساخته شود، مانند:

• کاغذی
• الیاف مصنوعی
• مش فلزی

انتخاب نوع المنت به شرایط کاری و میزان حساسیت سیستم بستگی دارد.

نشانه‌های کثیف شدن فیلتر هیدرولیک

با گذشت زمان، ظرفیت جذب آلودگی فیلتر کاهش پیدا می‌کند و نیاز به تعویض یا سرویس دارد.

برخی علائم کثیف شدن فیلتر عبارت‌اند از:

• کاهش فشار سیستم
• کند شدن حرکت جک‌ها
• افزایش دمای روغن
• افزایش صدای پمپ
• روشن شدن نشانگر گرفتگی فیلتر (در صورت وجود)

ادامه کار با فیلتر مسدود می‌تواند فشار زیادی به پمپ وارد کرده و باعث خرابی آن شود.

زمان مناسب تعویض فیلتر هیدرولیک

زمان تعویض فیلتر به عوامل مختلفی بستگی دارد:

• میزان کارکرد یونیت
• شرایط محیطی
• کیفیت روغن
• نوع سیستم هیدرولیک
• میزان آلودگی تولیدشده در مدار

در سیستم‌های صنعتی معمولاً تعویض فیلتر بر اساس ساعات کارکرد یا بررسی وضعیت فیلتر انجام می‌شود.

نکات مهم نگهداری فیلترهای یونیت هیدرولیک

برای عملکرد بهتر سیستم باید موارد زیر رعایت شود:

• استفاده از فیلتر مناسب با مشخصات مدار
• تعویض به موقع المنت فیلتر
• بررسی نشانگر گرفتگی
• جلوگیری از ورود آلودگی هنگام تعویض فیلتر
• استفاده از روغن هیدرولیک استاندارد

ارتباط فیلتر با عملکرد کلی یونیت هیدرولیک

فیلتر هیدرولیک اگرچه وظیفه ایجاد فشار یا حرکت را ندارد، اما نقش حیاتی در سلامت کل سیستم دارد. یک سیستم فیلتراسیون مناسب باعث می‌شود پمپ، شیرها و سایر اجزای یونیت با کمترین میزان استهلاک کار کنند.

در مقابل، بی‌توجهی به کیفیت روغن و وضعیت فیلترها می‌تواند باعث خرابی زنجیره‌ای در سیستم شود؛ به طوری که ابتدا عملکرد پمپ کاهش پیدا کرده و سپس سایر قطعات مانند شیرها و عملگرها نیز تحت تأثیر قرار می‌گیرند.

متوجه شدم. از اینجا به بعد بخش‌ها را جمع‌وجورتر ولی همچنان جامع و سئو شده می‌نویسم؛ یعنی:

• توضیحات تکراری حذف می‌شوند.
• هر بخش فقط نکات مهم و کاربردی را پوشش می‌دهد.
• هدینگ‌ها حفظ می‌شوند تا ساختار مقاله قوی بماند.
• لینک داخلی را هم در جای مناسب پیشنهاد می‌دهم.

ادامه مقاله:

گیج فشار و تجهیزات اندازه‌گیری یونیت هیدرولیک؛ نقش آن‌ها در کنترل سیستم

تجهیزات اندازه‌گیری در یونیت هیدرولیک وظیفه بررسی وضعیت عملکرد سیستم و نمایش پارامترهای مهم مانند فشار و دمای روغن را بر عهده دارند. این تجهیزات به اپراتور کمک می‌کنند مشکلات احتمالی مانند افت فشار، افزایش دما یا عملکرد غیرطبیعی قطعات سریع‌تر شناسایی شوند.

مهم‌ترین تجهیزات اندازه‌گیری در یونیت هیدرولیک شامل گیج فشار، سنسور فشار، سنسور دما و نشانگر سطح روغن هستند.

گیج فشار هیدرولیک چیست؟

گیج فشار یکی از ساده‌ترین و پرکاربردترین تجهیزات کنترلی در یونیت هیدرولیک است که مقدار فشار روغن موجود در مدار را نمایش می‌دهد.

این قطعه معمولاً روی بلوک شیر یا مسیر خروجی پمپ نصب می‌شود و امکان بررسی لحظه‌ای فشار سیستم را فراهم می‌کند.

وظیفه گیج فشار در یونیت هیدرولیک

مهم‌ترین کاربردهای گیج فشار عبارت‌اند از:

• بررسی فشار کاری سیستم
• تنظیم شیر فشارشکن
• تشخیص افت فشار مدار
• کمک به عیب‌یابی پمپ و شیرها

به عنوان مثال، اگر فشار نمایش داده‌شده کمتر از مقدار مورد انتظار باشد، ممکن است مشکل از پمپ، نشتی داخلی، تنظیم نبودن شیر فشارشکن یا کاهش سطح روغن باشد.

سنسور فشار هیدرولیک

در یونیت‌های پیشرفته‌تر، به جای نمایشگرهای مکانیکی از سنسور فشار استفاده می‌شود. این سنسورها مقدار فشار روغن را به سیگنال الکتریکی تبدیل کرده و به سیستم کنترل مانند PLC ارسال می‌کنند.

مزایای استفاده از سنسور فشار:

• کنترل اتوماتیک سیستم
• امکان ثبت اطلاعات عملکرد
• تشخیص سریع خطاها
• مناسب برای ماشین‌آلات صنعتی هوشمند

سنسور دمای روغن

دمای روغن یکی از پارامترهای مهم در عملکرد یونیت هیدرولیک است. افزایش بیش از حد دما باعث کاهش کیفیت روغن، افزایش سایش قطعات و کاهش عمر سیستم می‌شود.

سنسور دما به کنترل این وضعیت کمک می‌کند و در سیستم‌های صنعتی می‌تواند فرمان‌هایی مانند خاموش کردن سیستم یا فعال کردن خنک‌کننده را صادر کند.

نشانگر سطح روغن

نشانگر سطح روغن روی مخزن نصب می‌شود و میزان روغن موجود در یونیت را نمایش می‌دهد.

کمبود روغن می‌تواند باعث ورود هوا به پمپ، کاهش راندمان و آسیب به قطعات داخلی شود؛ بنابراین بررسی سطح روغن یکی از ساده‌ترین اما مهم‌ترین اقدامات نگهداری یونیت است.

نکات مهم در انتخاب تجهیزات اندازه‌گیری

هنگام انتخاب تجهیزات اندازه‌گیری یونیت هیدرولیک باید موارد زیر بررسی شود:

• محدوده فشار کاری سیستم
• دقت اندازه‌گیری مورد نیاز
• شرایط محیط نصب
• نوع کاربرد یونیت
• سازگاری با سیستم کنترل

برای سیستم‌های ساده معمولاً گیج فشار مکانیکی کافی است، اما در ماشین‌آلات صنعتی پیشرفته استفاده از سنسورها و تجهیزات دیجیتال دقت و کنترل بیشتری ایجاد می‌کند.

اهمیت تجهیزات اندازه‌گیری در عیب‌یابی یونیت

بسیاری از مشکلات یونیت هیدرولیک در مراحل اولیه با بررسی فشار و دما قابل تشخیص هستند. کنترل منظم این پارامترها می‌تواند از خرابی‌های پرهزینه مانند آسیب پمپ یا شیرهای هیدرولیک جلوگیری کند.

شیلنگ‌ها، لوله‌ها و اتصالات هیدرولیک در یونیت

شیلنگ‌ها، لوله‌ها و اتصالات هیدرولیک وظیفه انتقال روغن بین اجزای مختلف یونیت را بر عهده دارند. اگرچه این قطعات معمولاً جزو اجزای اصلی تولید توان محسوب نمی‌شوند، اما عملکرد صحیح آن‌ها تأثیر مستقیمی بر راندمان، ایمنی و جلوگیری از نشتی سیستم دارد.

مسیرهای انتقال روغن باید متناسب با فشار کاری، دبی سیستم و شرایط محیطی انتخاب شوند؛ زیرا انتخاب نامناسب می‌تواند باعث افت فشار، افزایش دمای روغن و خرابی زودهنگام اتصالات شود.

شیلنگ هیدرولیک

شیلنگ‌های هیدرولیک برای انتقال روغن در بخش‌هایی استفاده می‌شوند که نیاز به انعطاف‌پذیری وجود دارد. این شیلنگ‌ها معمولاً از چند لایه لاستیک و سیم‌های تقویت‌کننده ساخته می‌شوند تا بتوانند فشارهای بالا را تحمل کنند.

عوامل مهم در انتخاب شیلنگ:

• حداکثر فشار کاری سیستم
• قطر داخلی شیلنگ
• نوع روغن هیدرولیک
• دمای محیط کار

است.

استفاده از شیلنگ نامناسب می‌تواند باعث ترک‌خوردگی، نشتی روغن یا حتی ترکیدن شیلنگ شود.

لوله‌های هیدرولیک

در یونیت‌های صنعتی ثابت، معمولاً از لوله‌های فلزی برای مسیرهای اصلی روغن استفاده می‌شود. لوله‌ها نسبت به شیلنگ مقاومت بیشتری در برابر فشار و حرارت دارند و برای مسیرهای طولانی یا سیستم‌های دائم‌کار مناسب‌تر هستند.

مزایای استفاده از لوله:

• مقاومت بالا
• کاهش لرزش
• طول عمر بیشتر
• مناسب برای فشارهای بالا

اتصالات هیدرولیک

اتصالات وظیفه ایجاد ارتباط بین پمپ، شیرها، شیلنگ‌ها و سایر اجزای مدار را دارند.

کیفیت اتصالات اهمیت زیادی دارد، زیرا بخش زیادی از نشتی‌های سیستم‌های هیدرولیک از محل اتصالات ایجاد می‌شود.

مهم‌ترین نکات در نصب اتصالات:

• استفاده از سایز مناسب
• جلوگیری از سفت کردن بیش از حد
• بررسی آب‌بندی صحیح
• جلوگیری از ورود آلودگی به مدار

انتخاب صحیح شیلنگ، لوله و اتصالات باعث کاهش نشتی، افزایش عمر قطعات و عملکرد پایدارتر یونیت هیدرولیک خواهد شد.

خنک‌کننده روغن یونیت هیدرولیک؛ نقش آن در کنترل دمای سیستم

در هنگام کار یونیت هیدرولیک، بخشی از انرژی ورودی به دلیل اصطکاک قطعات، نشتی‌های داخلی شیرها و پمپ و مقاومت جریان روغن به گرما تبدیل می‌شود. افزایش بیش از حد دمای روغن می‌تواند باعث کاهش کیفیت روغن، افزایش سایش قطعات و کاهش عمر سیستم شود.

برای جلوگیری از این مشکل، در بسیاری از یونیت‌های صنعتی از خنک‌کننده روغن یا Oil Cooler استفاده می‌شود. این قطعه وظیفه انتقال حرارت روغن به محیط اطراف را بر عهده دارد و باعث می‌شود دمای روغن در محدوده مناسب کاری باقی بماند.

وظیفه خنک‌کننده روغن در یونیت هیدرولیک

مهم‌ترین وظایف خنک‌کننده روغن عبارت‌اند از:

• کاهش دمای روغن هیدرولیک
• جلوگیری از افت کیفیت روغن
• افزایش عمر پمپ و شیرها
• حفظ راندمان سیستم در کارکردهای طولانی

دمای بالای روغن باعث کاهش ویسکوزیته آن شده و می‌تواند میزان نشتی داخلی قطعات را افزایش دهد. در نتیجه، عملکرد سیستم ضعیف‌تر شده و مصرف انرژی افزایش پیدا می‌کند.

انواع خنک‌کننده روغن هیدرولیک

خنک‌کننده‌های مورد استفاده در یونیت‌ها معمولاً به دو نوع اصلی تقسیم می‌شوند:

خنک‌کننده هواخنک

در این مدل، روغن از داخل لوله‌ها یا پره‌های خنک‌کننده عبور کرده و یک فن، جریان هوا را از روی آن عبور می‌دهد.

مزایا:

• نصب آسان
• نیاز نداشتن به سیستم آب
• مناسب برای بسیاری از کاربردهای صنعتی

این نوع خنک‌کننده در ماشین‌آلاتی که دسترسی به آب خنک وجود ندارد، کاربرد زیادی دارد.

خنک‌کننده آب‌خنک

در این مدل، گرمای روغن توسط آب جذب می‌شود. این نوع خنک‌کننده معمولاً در سیستم‌های بزرگ و دائم‌کار استفاده می‌شود.

مزایا:

• راندمان خنک‌کنندگی بالا
• مناسب برای توان‌های زیاد
• عملکرد پایدار در کارکرد طولانی

چه زمانی یونیت هیدرولیک به خنک‌کننده نیاز دارد؟

همه یونیت‌های هیدرولیک به خنک‌کننده جداگانه نیاز ندارند. نیاز به این قطعه به عواملی مانند موارد زیر بستگی دارد:

• توان سیستم
• مدت زمان کارکرد مداوم
• حجم روغن مخزن
• دمای محیط
• میزان فشار کاری

در سیستم‌هایی مانند پرس‌های صنعتی، ماشین‌آلات سنگین و تجهیزات دائم‌کار، استفاده از خنک‌کننده معمولاً ضروری است.

علائم افزایش دمای روغن یونیت هیدرولیک

برخی نشانه‌های بالا رفتن دمای روغن عبارت‌اند از:

• کاهش سرعت حرکت عملگرها
• افزایش صدای پمپ
• کاهش فشار سیستم
• تغییر رنگ یا بوی روغن
• افزایش استهلاک قطعات

در صورت مشاهده این علائم باید عواملی مانند عملکرد خنک‌کننده، سطح روغن، کیفیت روغن و وضعیت فیلترها بررسی شود.

نکات نگهداری خنک‌کننده روغن

برای عملکرد مناسب خنک‌کننده باید به صورت دوره‌ای موارد زیر بررسی شود:

• تمیز کردن پره‌ها و مسیر عبور هوا
• بررسی نشتی در مدل‌های آب‌خنک
• کنترل عملکرد فن
• بررسی گرفتگی مسیرهای داخلی

خنک‌کننده روغن یکی از اجزای مهم در افزایش عمر یونیت هیدرولیک است و در سیستم‌هایی که تحت فشار و کارکرد طولانی هستند، نقش مهمی در حفظ عملکرد پایدار تجهیزات دارد.

تابلو برق و سیستم کنترل یونیت هیدرولیک؛ وظایف و اجزای اصلی

تابلو برق یکی از بخش‌های مهم در یونیت‌های هیدرولیک اتوماتیک و صنعتی است که وظیفه کنترل عملکرد الکتروموتور، شیرهای برقی، سنسورها و تجهیزات حفاظتی را بر عهده دارد.

در یونیت‌های ساده ممکن است کنترل سیستم تنها با چند کلید انجام شود، اما در ماشین‌آلات صنعتی پیشرفته، تابلو برق به عنوان مرکز فرمان یونیت عمل کرده و امکان کنترل دقیق و اتوماتیک فرآیند هیدرولیک را فراهم می‌کند.

وظیفه تابلو برق در یونیت هیدرولیک

مهم‌ترین وظایف سیستم کنترل الکتریکی عبارت‌اند از:

• روشن و خاموش کردن الکتروموتور
• کنترل شیرهای برقی هیدرولیک
• دریافت اطلاعات از سنسورها
• محافظت از موتور و تجهیزات
• اجرای فرمان‌های اتوماتیک

به کمک تابلو برق می‌توان عملکرد یونیت را بر اساس شرایط کاری دستگاه تنظیم و کنترل کرد.

اجزای اصلی تابلو برق یونیت هیدرولیک

کنتاکتور

کنتاکتور وظیفه قطع و وصل جریان برق الکتروموتور را بر عهده دارد. این قطعه باعث می‌شود موتور از طریق فرمان‌های کنترل به صورت ایمن روشن یا خاموش شود.

رله حفاظتی

رله‌های حفاظتی برای جلوگیری از آسیب به موتور استفاده می‌شوند. این تجهیزات در برابر مشکلاتی مانند:

• اضافه‌بار
• افزایش جریان
• اختلالات برق

از سیستم محافظت می‌کنند.

کلیدهای کنترل

در یونیت‌های ساده، کلیدها برای فرمان دستی مانند روشن کردن موتور یا تغییر وضعیت شیرهای برقی استفاده می‌شوند.

PLC (کنترلر منطقی برنامه‌پذیر)

در سیستم‌های صنعتی پیشرفته، PLC وظیفه مدیریت فرآیندهای مختلف را بر عهده دارد.

با استفاده از PLC می‌توان:

• زمان حرکت جک‌ها را تنظیم کرد.
• چند مرحله کاری تعریف کرد.
• اطلاعات سنسورها را پردازش کرد.
• خطاهای سیستم را تشخیص داد.

اینورتر (در صورت نیاز)

در برخی یونیت‌ها برای کنترل سرعت موتور از اینورتر استفاده می‌شود. این قطعه امکان تغییر دور موتور و در نتیجه تنظیم دبی پمپ را فراهم می‌کند.

اهمیت سیستم کنترل در یونیت هیدرولیک

وجود یک سیستم کنترل مناسب باعث افزایش دقت، کاهش استهلاک و بهبود ایمنی تجهیزات می‌شود.

در سیستم‌های صنعتی که نیاز به تکرار دقیق حرکات وجود دارد، کنترل دستی نمی‌تواند پاسخگوی نیاز باشد و استفاده از تابلو برق و کنترلرهای هوشمند ضروری است.

نکات مهم در طراحی تابلو برق یونیت

در طراحی تابلو برق باید موارد زیر در نظر گرفته شود:

• توان و جریان الکتروموتور
• تعداد شیرهای برقی
• تعداد سنسورها
• شرایط محیط نصب
• سطح اتوماسیون مورد نیاز

طراحی صحیح تابلو برق باعث می‌شود یونیت هیدرولیک با عملکرد پایدار و ایمن کار کند و احتمال خرابی تجهیزات کاهش پیدا کند.

جمع‌بندی

یونیت هیدرولیک مجموعه‌ای از قطعات هماهنگ و به‌هم‌پیوسته است که وظیفه تولید، کنترل و انتقال انرژی هیدرولیکی را بر عهده دارد. عملکرد صحیح این سیستم تنها به یک قطعه وابسته نیست، بلکه هماهنگی میان تمام اجزا مانند مخزن روغن، پمپ هیدرولیک، الکتروموتور، کوپلینگ، شیرهای کنترل، بلوک شیر، فیلترها، تجهیزات اندازه‌گیری، مسیرهای انتقال روغن و سیستم کنترل الکتریکی باعث ایجاد یک عملکرد پایدار و مطمئن می‌شود.

در این میان، پمپ هیدرولیک وظیفه ایجاد جریان روغن را بر عهده دارد، اما بدون انتخاب صحیح موتور، شیرها، فیلترها و سایر تجهیزات، نمی‌تواند عملکرد مطلوبی داشته باشد. همچنین کیفیت طراحی مخزن، انتخاب روغن مناسب و نگهداری منظم سیستم تأثیر مستقیمی بر طول عمر یونیت و کاهش هزینه‌های تعمیرات دارد.

انتخاب صحیح اجزای یونیت هیدرولیک باید بر اساس پارامترهایی مانند فشار کاری، دبی مورد نیاز، نوع کاربرد، شرایط محیطی و مدت زمان کارکرد انجام شود. یک یونیت که برای بالابر، پرس صنعتی یا ماشین‌آلات سنگین طراحی می‌شود، نیازهای متفاوتی نسبت به یک سیستم کوچک کارگاهی دارد.

در نهایت، شناخت دقیق اجزای یونیت هیدرولیک به مهندسان، تکنسین‌ها و خریداران کمک می‌کند تا هنگام طراحی، خرید یا تعمیر سیستم، تصمیم‌های دقیق‌تری بگیرند و از مشکلاتی مانند افت فشار، افزایش دمای روغن، خرابی پمپ و کاهش راندمان جلوگیری کنند.

منابع

برای تهیه این مقاله از منابع تخصصی و مراجع معتبر حوزه هیدرولیک صنعتی استفاده شده است:

1. Bosch Rexroth – Hydraulic Systems and Components
   https://www.boschrexroth.com

یکی از معتبرترین تولیدکنندگان تجهیزات هیدرولیک جهان که منابع فنی متعددی درباره پمپ‌ها، شیرها، یونیت‌های هیدرولیک و طراحی مدارهای هیدرولیکی ارائه می‌کند.

2. Parker Hannifin – Hydraulic Technology
   https://www.parker.com

مرجع تخصصی در زمینه تجهیزات هیدرولیک شامل پمپ‌ها، شیرها، فیلترها، یونیت‌های قدرت و سیستم‌های کنترل.

3. Eaton Hydraulics – Hydraulic Solutions
   https://www.eaton.com

منابع فنی مربوط به طراحی سیستم‌های هیدرولیک، انتخاب قطعات و نگهداری تجهیزات صنعتی.

4. Hydraulic Institute
   https://www.pumps.org

مرجع تخصصی در زمینه پمپ‌ها و اصول عملکرد تجهیزات انتقال سیالات.

5. Hydraulics & Pneumatics Magazine
   https://www.hydraulicspneumatics.com

منبع آموزشی و صنعتی برای مقالات تخصصی درباره سیستم‌های هیدرولیک، عیب‌یابی و نگهداری تجهیزات.

6. Mobile Hydraulic Tips – Hydraulic System Education
   https://www.mobilehydraulictips.com
