یونیت هیدرولیک چیست؟
- قوام صنعت
- بدون دیدگاه
سرفصلهای مقاله
در بسیاری از ماشینآلات صنعتی، از پرسهای هیدرولیک و خطوط تولید گرفته تا تجهیزات معدنی، ماشینآلات راهسازی و سیستمهای بالابر، نیروی موردنیاز برای حرکت تجهیزات از طریق یک منبع توان هیدرولیکی تأمین میشود. این منبع که با نام یونیت هیدرولیک یا Hydraulic Power Unit (HPU) شناخته میشود، قلب سیستم هیدرولیک به شمار میرود و وظیفه دارد انرژی مکانیکی را به انرژی هیدرولیکی تبدیل کرده و روغن را با فشار و دبی مناسب در اختیار مدار قرار دهد.
با وجود اهمیت بالای یونیت هیدرولیک، بسیاری از کاربران تصور میکنند این تجهیز تنها از یک پمپ و یک مخزن تشکیل شده است؛ در حالی که عملکرد صحیح یک یونیت، حاصل هماهنگی دقیق میان اجزایی مانند پمپ، الکتروموتور، مخزن روغن، شیرهای هیدرولیک، فیلترها، تجهیزات کنترلی و سیستم خنککننده است. کوچکترین خطا در انتخاب یا طراحی هر یک از این اجزا میتواند باعث کاهش راندمان، افزایش مصرف انرژی، افت فشار، افزایش دمای روغن یا حتی توقف کامل خط تولید شود.
از دیدگاه مهندسی، یونیت هیدرولیک صرفاً یک تجهیز آماده نیست، بلکه مجموعهای است که باید متناسب با شرایط کاری، فشار موردنیاز، دبی، نوع عملگر، سیکل کاری، شرایط محیطی و استانداردهای ایمنی طراحی یا انتخاب شود. به همین دلیل، دو یونیت با ظاهر مشابه ممکن است عملکرد کاملاً متفاوتی در یک کاربرد صنعتی داشته باشند.
در این راهنمای جامع، ابتدا با مفهوم یونیت هیدرولیک، نحوه عملکرد و اجزای اصلی آن آشنا میشوید. سپس انواع یونیتها، کاربرد آنها در صنایع مختلف، نکات مهم انتخاب، رایجترین مشکلات و اصول نگهداری را بررسی میکنیم. در بخشهایی که هر موضوع نیاز به بررسی تخصصیتری دارد، به مقالات مرتبط نیز ارجاع داده خواهد شد تا بتوانید اطلاعات کاملتری درباره آن موضوع به دست آورید.
اگر هدف شما خرید یونیت هیدرولیک، طراحی یک پاورپک سفارشی یا افزایش دانش فنی درباره سیستمهای هیدرولیک است، این مقاله میتواند نقطه شروع مناسبی برای تصمیمگیری آگاهانه باشد.

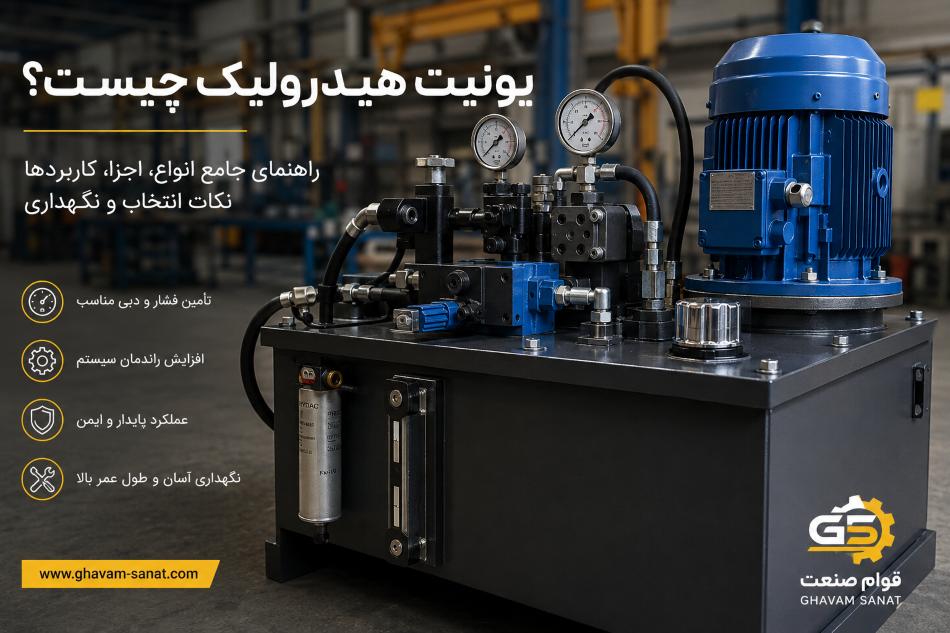

یونیت هیدرولیک چیست؟
یونیت هیدرولیک (Hydraulic Power Unit یا HPU) مجموعهای از تجهیزات مکانیکی، هیدرولیکی و کنترلی است که با تبدیل انرژی مکانیکی به انرژی هیدرولیکی، روغن را با فشار و دبی مشخص در اختیار مدار قرار میدهد. این تجهیز در واقع منبع تولید توان در یک سیستم هیدرولیک است و بدون آن، هیچیک از عملگرهایی مانند جکهای هیدرولیک یا موتورهای هیدرولیکی قادر به انجام حرکت یا تولید نیرو نخواهند بود.
بر اساس استانداردهای صنعت سیالات، وظیفه اصلی یک یونیت هیدرولیک تأمین دبی (Flow) و ایجاد شرایط لازم برای تولید فشار (Pressure) در مدار است. نکته مهم این است که برخلاف تصور رایج، پمپ هیدرولیک بهتنهایی فشار تولید نمیکند؛ پمپ تنها روغن را در مدار به جریان میاندازد و فشار زمانی ایجاد میشود که جریان روغن با مقاومت ناشی از بار یا عملگر مواجه شود. این اصل یکی از مبانی طراحی سیستمهای هیدرولیک است و در منابع مهندسی مانند استاندارد ISO 4413 و کتاب Fluid Power with Applications نیز به آن اشاره شده است.
از نظر ساختاری، یک یونیت هیدرولیک معمولاً از اجزای زیر تشکیل میشود:
- مخزن ذخیره روغن
- الکتروموتور یا موتور احتراقی
- پمپ هیدرولیک
- شیرهای کنترلی و اطمینان
- فیلترها
- تجهیزات اندازهگیری مانند گیج فشار
- لولهها و اتصالات
- تجهیزات خنککننده یا گرمکننده روغن (در صورت نیاز)
هر یک از این اجزا نقش مشخصی در عملکرد سیستم دارند و انتخاب نادرست هر کدام میتواند بر راندمان، طول عمر و ایمنی سیستم تأثیر بگذارد. در مقاله اجزای یونیت هیدرولیک؛ معرفی کامل قطعات و وظیفه هر کدام، عملکرد و معیارهای انتخاب هر یک از این قطعات بهصورت کامل بررسی شده است.
در صنایع مختلف، یونیت هیدرولیک ممکن است با نام پاورپک هیدرولیک (Hydraulic Power Pack) نیز شناخته شود. اگرچه این دو اصطلاح در بسیاری از پروژهها به جای یکدیگر استفاده میشوند، اما در بخش بعدی تفاوت آنها را از دیدگاه فنی بررسی خواهیم کرد.
تفاوت یونیت هیدرولیک، پاورپک هیدرولیک و سیستم هیدرولیک
یکی از رایجترین ابهاماتی که حتی در میان برخی فعالان صنعت وجود دارد، استفاده از اصطلاحات یونیت هیدرولیک، پاورپک هیدرولیک و سیستم هیدرولیک به جای یکدیگر است. اگرچه این سه مفهوم ارتباط نزدیکی با هم دارند، اما از نظر مهندسی تفاوتهای مهمی بین آنها وجود دارد و شناخت این تفاوتها به انتخاب صحیح تجهیزات و طراحی مناسب مدار کمک میکند.
تفاوت یونیت هیدرولیک و پاورپک هیدرولیک
در بسیاری از منابع انگلیسی، اصطلاحات Hydraulic Power Unit (HPU) و Hydraulic Power Pack تقریباً مترادف در نظر گرفته میشوند و هر دو به مجموعهای اشاره دارند که وظیفه تأمین توان هیدرولیکی سیستم را بر عهده دارد. با این حال، در بازار ایران گاهی تفاوتهایی میان این دو اصطلاح قائل میشوند.
به طور معمول، یونیت هیدرولیک به مجموعهای گفته میشود که برای یک کاربرد مشخص طراحی یا سفارشیسازی شده و تمام اجزای آن بر اساس نیاز سیستم انتخاب شدهاند. در مقابل، واژه پاورپک هیدرولیک بیشتر برای یونیتهای آماده یا مجموعههای فشرده (Compact) به کار میرود که در ماشینآلات استاندارد یا تجهیزات نیمهصنعتی استفاده میشوند.
البته این یک تفاوت عرفی است و از دیدگاه فنی و استانداردهای بینالمللی، هر دو اصطلاح به یک مفهوم اشاره دارند؛ یعنی مجموعهای شامل پمپ، موتور، مخزن، شیرها و سایر تجهیزات جانبی که انرژی هیدرولیکی موردنیاز مدار را تأمین میکند.
تفاوت یونیت هیدرولیک و سیستم هیدرولیک
اشتباه دیگری که بهوفور دیده میشود، یکسان دانستن یونیت هیدرولیک با سیستم هیدرولیک است.
در حقیقت، یونیت هیدرولیک تنها بخشی از یک سیستم هیدرولیک محسوب میشود.
اگر سیستم هیدرولیک را به بدن انسان تشبیه کنیم، یونیت هیدرولیک نقش قلب را دارد؛ یعنی روغن را با دبی مناسب در مدار به جریان میاندازد و شرایط لازم برای ایجاد فشار را فراهم میکند. اما برای انجام یک حرکت مکانیکی، وجود اجزای دیگری نیز ضروری است.
به طور کلی یک سیستم هیدرولیک از بخشهای زیر تشکیل میشود:
- یونیت هیدرولیک
- عملگرها (جک یا موتور هیدرولیکی)
- شیرهای کنترل جهت، فشار و دبی
- شیلنگها و لولههای انتقال روغن
- اتصالات و منیفولدها
- تجهیزات اندازهگیری و کنترلی
بنابراین، اگر یونیت را از مدار حذف کنیم، سیستم دیگر منبع تأمین انرژی نخواهد داشت؛ اما وجود یونیت بهتنهایی نیز به معنای وجود یک سیستم هیدرولیک کامل نیست.
آیا هر سیستم هیدرولیکی به یک یونیت نیاز دارد؟
در اغلب ماشینآلات صنعتی، پاسخ بله است. هر مدار هیدرولیکی برای ایجاد جریان روغن و تأمین فشار، به یک منبع تولید توان نیاز دارد که این وظیفه را یونیت هیدرولیک بر عهده میگیرد.
البته در برخی ماشینآلات خاص، مانند تجهیزات متحرک، ممکن است پمپ مستقیماً توسط موتور دیزل یا موتور خودرو به حرکت درآید و مخزن یا سایر تجهیزات بهصورت یکپارچه روی دستگاه نصب شده باشند. در این حالت نیز از نظر عملکرد، همان وظیفه یونیت هیدرولیک انجام میشود؛ هرچند ساختار آن با یونیتهای صنعتی ثابت تفاوت دارد.
آیا همه یونیتهای هیدرولیک مشابه هستند؟
خیر. یکی از اشتباهات رایج هنگام خرید، انتخاب یونیت صرفاً بر اساس توان موتور یا فشار اسمی است. در عمل، طراحی یک یونیت به عوامل متعددی بستگی دارد؛ از جمله:
- فشار کاری موردنیاز
- دبی سیستم
- نوع عملگر
- سیکل کاری دستگاه
- دمای محیط
- نوع روغن
- شرایط نصب
- محدودیت فضای نصب
- استانداردهای ایمنی
به همین دلیل، ممکن است دو یونیت با توان موتور یکسان، عملکرد کاملاً متفاوتی در دو دستگاه صنعتی داشته باشند. انتخاب صحیح این پارامترها علاوه بر افزایش راندمان، باعث کاهش مصرف انرژی، افزایش طول عمر تجهیزات و کاهش هزینههای تعمیر و نگهداری خواهد شد.
اگر قصد خرید یونیت هیدرولیک برای یک کاربرد صنعتی را دارید، صرف مقایسه توان موتور یا ظرفیت مخزن کافی نیست. مشخصات فنی یونیت باید بر اساس نیاز واقعی سیستم انتخاب شود تا عملکرد مطلوب و عمر مفید تجهیزات تضمین گردد.
یادداشت تخصصی قوام صنعت
در پروژههای صنعتی، یکی از رایجترین دلایل عملکرد نامناسب یونیتهای هیدرولیک، انتخاب تجهیزات بر اساس تجربه یا مشخصات ظاهری است، نه بر اساس محاسبات مهندسی. به همین دلیل، در پروژههای طراحی یا تأمین یونیت، ابتدا پارامترهایی مانند فشار کاری، دبی موردنیاز، سیکل عملکرد، نوع عملگر و شرایط محیطی بررسی میشوند و سپس اجزای یونیت انتخاب یا طراحی میشوند. این رویکرد باعث افزایش راندمان سیستم و کاهش هزینههای بهرهبرداری در بلندمدت خواهد شد.
به نظر من این مهمترین بخش مقاله است. اگر این قسمت خوب نوشته شود، هم گوگل متوجه عمق محتوا میشود و هم مخاطب به تخصص قوام صنعت اعتماد میکند.
یونیت هیدرولیک چگونه کار میکند؟
در نگاه اول، عملکرد یک یونیت هیدرولیک ممکن است ساده به نظر برسد؛ الکتروموتور روشن میشود، پمپ شروع به کار میکند و جک یا موتور هیدرولیکی حرکت میکند. اما در واقع، این فرآیند نتیجه هماهنگی دقیق میان چندین قطعه است که هر کدام وظیفه مشخصی در تولید، انتقال و کنترل انرژی هیدرولیکی بر عهده دارند.
به بیان ساده، یونیت هیدرولیک انرژی الکتریکی یا مکانیکی را به انرژی هیدرولیکی تبدیل میکند. این انرژی از طریق روغن تحت فشار به عملگرهایی مانند جک یا موتور هیدرولیکی منتقل شده و در نهایت به حرکت خطی یا دورانی تبدیل میشود.
یکی از مهمترین ویژگیهای سیستمهای هیدرولیکی این است که میتوانند با استفاده از حجم نسبتاً کمی از روغن، نیروهای بسیار بزرگی تولید کنند. به همین دلیل، این سیستمها در ماشینآلات صنعتی، پرسهای سنگین، تجهیزات معدنی، خطوط تولید و بسیاری از کاربردهای دیگر مورد استفاده قرار میگیرند.
مراحل عملکرد یونیت هیدرولیک
به طور کلی، فرآیند عملکرد یک یونیت هیدرولیک را میتوان در شش مرحله خلاصه کرد.
۱. ذخیره روغن در مخزن
تمام فرآیند از مخزن روغن آغاز میشود. روغن هیدرولیک در این مخزن ذخیره شده و علاوه بر تأمین سیال موردنیاز مدار، نقش مهمی در دفع حرارت، تهنشین شدن آلودگیها و خروج هوای محبوس از روغن دارد.
طراحی صحیح مخزن یکی از عوامل مؤثر بر عملکرد و عمر سیستم است. به همین دلیل، در طراحی یونیتهای صنعتی تنها افزایش حجم مخزن اهمیت ندارد؛ بلکه عواملی مانند شکل مخزن، محل ورود و خروج روغن، زمان ماند سیال و نحوه گردش روغن نیز باید در نظر گرفته شوند.
مطالعه بیشتر:
مخزن روغن یونیت هیدرولیک؛ اصول طراحی، ظرفیت و نکات نگهداری
۲. تبدیل انرژی الکتریکی به انرژی مکانیکی
پس از روشن شدن سیستم، الکتروموتور شروع به چرخش میکند.
وظیفه الکتروموتور صرفاً تأمین نیروی مکانیکی برای چرخاندن پمپ است و به طور مستقیم در تولید فشار نقشی ندارد.
توان، دور موتور، نوع برق (تکفاز یا سهفاز)، کلاس حفاظتی و شرایط محیطی از جمله عواملی هستند که هنگام انتخاب الکتروموتور باید بررسی شوند.
مطالعه بیشتر:
الکتروموتور یونیت هیدرولیک؛ نحوه انتخاب توان، دور موتور و نوع برق
۳. پمپ روغن را به جریان میاندازد
با چرخش الکتروموتور، پمپ هیدرولیک نیز شروع به کار میکند.
در این مرحله یکی از مهمترین مفاهیم هیدرولیک مطرح میشود؛ مفهومی که گاهی حتی در برخی مطالب فارسی نیز به اشتباه بیان میشود.
پمپ هیدرولیک فشار تولید نمیکند.
وظیفه پمپ تنها ایجاد جریان روغن (Flow) است. روغن از مخزن مکش شده و با دبی مشخص وارد مدار میشود.
فشار تنها زمانی ایجاد میشود که این جریان با مقاومت روبهرو شود؛ برای مثال زمانی که جک بخواهد یک بار چند تنی را بلند کند یا شیرهای مدار مسیر عبور روغن را محدود کنند.
به همین دلیل، نصب پمپی با دبی بیشتر الزاماً باعث افزایش قدرت سیستم نمیشود و انتخاب نادرست پمپ حتی میتواند باعث افزایش مصرف انرژی و تولید حرارت اضافی شود.
مطالعه بیشتر:
پمپ هیدرولیک در یونیت؛ انواع، نحوه انتخاب و نکات مهم نصب
۴. کنترل فشار و جهت جریان
پس از خروج روغن از پمپ، سیال وارد مجموعه شیرهای هیدرولیک میشود.
این شیرها نقش مغز متفکر سیستم را ایفا میکنند و مشخص میکنند روغن:
- به کدام عملگر هدایت شود.
- با چه فشاری حرکت کند.
- با چه سرعتی جریان پیدا کند.
- در چه زمانی متوقف شود.
- در صورت افزایش فشار، چگونه از تجهیزات محافظت شود.
در واقع، اگر پمپ را قلب سیستم بدانیم، شیرهای هیدرولیک نقش سیستم عصبی را دارند؛ زیرا تمام فرمانهای عملکردی از طریق آنها اجرا میشود.
مطالعه بیشتر:
شیرهای هیدرولیک در یونیت؛ معرفی انواع شیر و نقش هر یک در مدار
۵. انتقال انرژی به عملگر
پس از کنترل جریان، روغن تحت فشار وارد عملگر هیدرولیکی میشود.
عملگر ممکن است یک جک هیدرولیکی باشد که حرکت خطی ایجاد میکند یا یک موتور هیدرولیکی که حرکت دورانی تولید میکند.
در این مرحله، انرژی ذخیرهشده در روغن به نیروی مکانیکی تبدیل شده و عملیات موردنظر مانند بلند کردن بار، حرکت قالب، پرس قطعات یا چرخش تجهیزات انجام میشود.
میزان نیروی تولیدشده به عواملی مانند فشار روغن، سطح مؤثر پیستون و طراحی عملگر بستگی دارد.
۶. بازگشت روغن به مخزن
پس از انجام کار، روغن از طریق مسیر برگشت دوباره وارد مخزن میشود.
در این مسیر معمولاً روغن از فیلتر عبور میکند تا ذرات آلاینده از آن جدا شوند. در صورت افزایش دمای روغن نیز ممکن است از مبدل حرارتی یا خنککننده عبور کند تا دمای سیال در محدوده استاندارد باقی بماند.
سپس این چرخه بارها و بارها تکرار میشود و تا زمانی که سیستم روشن باشد، روغن به طور مداوم در مدار گردش خواهد کرد.
آیا یونیت هیدرولیک همیشه با حداکثر فشار کار میکند؟
خیر. یکی از برداشتهای اشتباه این است که اگر فشار کاری یک یونیت ۲۵۰ بار باشد، سیستم همیشه با همین فشار کار میکند.
در واقع، فشار سیستم تابع بار واردشده است. اگر عملگر نیروی کمی نیاز داشته باشد، فشار نیز پایین خواهد بود. تنها زمانی که مقاومت افزایش پیدا کند، فشار تا مقدار موردنیاز بالا میرود.
به همین دلیل، شیر اطمینان (Relief Valve) روی یونیت نصب میشود تا از افزایش بیش از حد فشار جلوگیری کرده و از پمپ، شیلنگها، اتصالات و سایر تجهیزات محافظت کند.
چرا شناخت نحوه عملکرد یونیت اهمیت دارد؟
درک صحیح عملکرد یونیت هیدرولیک فقط برای مهندسان طراح اهمیت ندارد؛ بلکه برای کاربران و مدیران تعمیر و نگهداری نیز ضروری است. بسیاری از مشکلات رایج مانند افت فشار، افزایش دمای روغن، صدای غیرعادی پمپ یا حرکت نامنظم عملگر، زمانی سریعتر عیبیابی میشوند که مسیر حرکت روغن و وظیفه هر یک از اجزای سیستم بهدرستی شناخته شده باشد.
به همین دلیل، در پروژههای صنعتی موفق، قبل از انتخاب یا خرید یونیت هیدرولیک ابتدا شرایط کاری، فشار و دبی موردنیاز، نوع عملگر، سیکل کاری و الزامات بهرهبرداری بررسی میشود. این رویکرد باعث میشود یونیت علاوه بر تأمین توان موردنیاز، از نظر مصرف انرژی، قابلیت اطمینان و هزینههای نگهداری نیز عملکرد بهینهای داشته باشد.
یادداشت تخصصی قوام صنعت
در تجربه پروژههای صنعتی، یکی از رایجترین دلایل انتخاب نادرست یونیت هیدرولیک، تمرکز بیش از حد بر فشار اسمی و نادیده گرفتن دبی موردنیاز است. در عمل، فشار و دبی باید همزمان و بر اساس شرایط واقعی دستگاه محاسبه شوند. انتخاب پمپ، توان الکتروموتور، ظرفیت مخزن و حتی قطر لولهها نیز بر همین اساس انجام میشود. به همین دلیل، در طراحی یک یونیت مهندسیشده، تمام اجزا بهصورت یک مجموعه یکپارچه بررسی میشوند و نه بهصورت قطعات مستقل.
اجزای اصلی یونیت هیدرولیک
عملکرد صحیح یک یونیت هیدرولیک به هماهنگی میان مجموعهای از قطعات مکانیکی، هیدرولیکی و کنترلی وابسته است. هر یک از این قطعات وظیفه مشخصی بر عهده دارند و حذف یا انتخاب نادرست هر کدام میتواند راندمان، ایمنی و طول عمر سیستم را تحت تأثیر قرار دهد.
به بیان ساده، یونیت هیدرولیک مجموعهای از قطعات مستقل نیست؛ بلکه یک سامانه یکپارچه است که تمامی اجزای آن باید بر اساس فشار کاری، دبی، نوع عملگر، سیکل عملکرد و شرایط محیطی انتخاب شوند. به همین دلیل، در طراحی یونیتهای صنعتی تنها کیفیت قطعات اهمیت ندارد، بلکه هماهنگی میان آنها نیز نقش تعیینکنندهای در عملکرد نهایی سیستم ایفا میکند.
در ادامه، با مهمترین اجزای تشکیلدهنده یک یونیت هیدرولیک آشنا میشویم.
مخزن روغن (Hydraulic Reservoir)
مخزن روغن محل ذخیره سیال هیدرولیک است، اما وظیفه آن تنها نگهداری روغن نیست. یک مخزن استاندارد به خنک شدن روغن، تهنشین شدن ذرات آلاینده، خروج هوای محبوس و جبران تغییرات حجم روغن نیز کمک میکند.
در بسیاری از پروژههای صنعتی، طراحی نامناسب مخزن میتواند باعث افزایش دمای روغن، ایجاد کف، ورود هوا به پمپ و کاهش عمر تجهیزات شود. به همین دلیل، ظرفیت، ابعاد، محل نصب و نحوه گردش روغن در مخزن باید بر اساس اصول مهندسی تعیین شوند.
مطالعه بیشتر: مخزن روغن یونیت هیدرولیک؛ اصول طراحی، ظرفیت و نکات نگهداری
الکتروموتور
الکتروموتور نیروی مکانیکی لازم برای به حرکت درآوردن پمپ هیدرولیک را تأمین میکند. توان موتور، دور نامی، راندمان، نوع برق (تکفاز یا سهفاز) و کلاس حفاظتی از مهمترین پارامترهایی هستند که هنگام انتخاب آن باید بررسی شوند.
انتخاب موتور با توان کمتر از مقدار موردنیاز میتواند باعث افت عملکرد سیستم شود و در مقابل، استفاده از موتور بیش از حد بزرگ نیز معمولاً موجب افزایش هزینه اولیه و مصرف انرژی خواهد شد.
مطالعه بیشتر: الکتروموتور یونیت هیدرولیک؛ نحوه انتخاب توان، دور موتور و نوع برق
پمپ هیدرولیک
پمپ را میتوان قلب تپنده یونیت هیدرولیک دانست. این قطعه روغن را از مخزن مکش کرده و با دبی مشخص وارد مدار میکند.
نکتهای که گاهی به اشتباه بیان میشود این است که پمپ فشار تولید میکند؛ در حالی که وظیفه اصلی پمپ ایجاد جریان روغن است و فشار در اثر مقاومت مدار ایجاد میشود. نوع پمپ، حجم جابهجایی، بازده حجمی و فشار کاری از مهمترین عوامل مؤثر در انتخاب آن هستند.
مطالعه بیشتر: پمپ هیدرولیک در یونیت؛ انواع، نحوه انتخاب و نکات مهم نصب
شیرهای هیدرولیک
شیرهای هیدرولیک وظیفه کنترل مسیر حرکت روغن، فشار و دبی را بر عهده دارند. بدون وجود این شیرها، امکان کنترل دقیق حرکت جکها یا موتورهای هیدرولیکی وجود نخواهد داشت.
بسته به نوع مدار، از شیرهای کنترل جهت، کنترل فشار، کنترل دبی، شیر اطمینان، شیر یکطرفه و سایر شیرهای تخصصی استفاده میشود که هر کدام نقش مشخصی در عملکرد سیستم دارند.
مطالعه بیشتر: شیرهای هیدرولیک در یونیت؛ معرفی انواع شیر و نقش هر یک در مدار
فیلترهای هیدرولیک
آلودگی روغن یکی از مهمترین عوامل خرابی سیستمهای هیدرولیک است. ذرات فلزی، گردوغبار، رطوبت و سایر آلایندهها میتوانند باعث سایش قطعات، گیر کردن شیرها و کاهش عمر پمپ شوند.
فیلترهای هیدرولیک با حذف این آلایندهها، کیفیت روغن را حفظ کرده و از اجزای حساس سیستم محافظت میکنند. انتخاب محل نصب و درجه فیلتراسیون باید متناسب با نوع مدار و حساسیت تجهیزات انجام شود.
گیج فشار و تجهیزات اندازهگیری
هیچ سیستم هیدرولیکی بدون تجهیزات اندازهگیری قابل پایش نیست. گیج فشار، فشارسنج دیجیتال، سنسور دما و فلومتر از جمله تجهیزاتی هستند که وضعیت عملکرد یونیت را در حین کار نشان میدهند.
این تجهیزات علاوه بر کنترل عملکرد سیستم، در عیبیابی و انجام سرویسهای دورهای نیز نقش مهمی دارند.
شیلنگها، لولهها و اتصالات
پس از تولید جریان روغن، انتقال ایمن سیال به عملگرها اهمیت زیادی دارد. این وظیفه بر عهده لولهها، شیلنگهای فشارقوی و اتصالات هیدرولیکی است.
انتخاب قطر نامناسب، کیفیت پایین اتصالات یا نصب غیراصولی میتواند باعث افت فشار، نشتی و حتی آسیبهای جدی به تجهیزات شود. به همین دلیل، در طراحی یونیت، مسیر لولهکشی و نوع اتصالات نیز بخشی از محاسبات مهندسی محسوب میشود.
تجهیزات جانبی
بسته به شرایط کاری، ممکن است تجهیزات دیگری نیز روی یونیت نصب شوند، از جمله:
- کولر روغن برای کاهش دمای سیستم
- هیتر روغن برای راهاندازی در محیطهای سرد
- آکومولاتور برای ذخیره انرژی هیدرولیکی
- سنسورهای فشار و دما
- نشانگر سطح و دمای روغن
- منیفولدهای اختصاصی
وجود یا عدم وجود این تجهیزات به نوع کاربرد، شرایط محیطی و الزامات طراحی بستگی دارد و همه یونیتهای هیدرولیک به آنها نیاز ندارند.
چرا هماهنگی اجزای یونیت هیدرولیک اهمیت دارد؟
یکی از اشتباهات رایج در انتخاب یا ساخت یونیت هیدرولیک، توجه بیش از حد به کیفیت یک قطعه و نادیده گرفتن هماهنگی میان اجزاست. برای مثال، استفاده از بهترین پمپ هیدرولیک نیز زمانی نتیجه مطلوبی خواهد داشت که توان الکتروموتور، ظرفیت مخزن، تنظیم شیر اطمینان، قطر لولهها و کیفیت فیلتراسیون متناسب با مشخصات آن انتخاب شده باشند.
به همین دلیل، در پروژههای صنعتی، طراحی یونیت تنها به انتخاب قطعات محدود نمیشود؛ بلکه تمام اجزا بهعنوان یک سامانه یکپارچه بررسی و با یکدیگر تطبیق داده میشوند تا سیستم با حداکثر راندمان، کمترین استهلاک و بیشترین قابلیت اطمینان کار کند.
انواع یونیت هیدرولیک
یونیتهای هیدرولیک را نمیتوان تنها بر اساس ابعاد یا توان موتور دستهبندی کرد. در پروژههای صنعتی، انتخاب نوع یونیت به عواملی مانند فشار کاری، دبی موردنیاز، نوع عملگر، سیکل کاری، فضای نصب و شرایط محیطی بستگی دارد. به همین دلیل، ممکن است دو یونیت با ظاهر مشابه، برای دو کاربرد کاملاً متفاوت طراحی شده باشند.
به طور کلی، مهندسان هیدرولیک یونیتها را بر اساس چند معیار اصلی طبقهبندی میکنند که هر یک بر عملکرد، هزینه ساخت، راندمان و قابلیت اطمینان سیستم تأثیرگذار هستند.
انواع یونیت هیدرولیک بر اساس منبع تأمین نیرو
رایجترین یونیتهای هیدرولیک از الکتروموتور برای به حرکت درآوردن پمپ استفاده میکنند. این نوع یونیتها در کارخانهها، خطوط تولید، ماشینآلات ثابت و تجهیزات صنعتی بیشترین کاربرد را دارند؛ زیرا دسترسی به برق سهفاز یا تکفاز در این محیطها معمولاً امکانپذیر است.
در مقابل، در ماشینآلات راهسازی، تجهیزات معدنی، جرثقیلها یا دستگاههایی که در محل پروژه فعالیت میکنند، معمولاً از موتورهای دیزلی یا بنزینی برای تأمین توان پمپ استفاده میشود. این ساختار باعث میشود یونیت بدون وابستگی به شبکه برق نیز قابل استفاده باشد.
انواع یونیت هیدرولیک بر اساس فشار کاری
یکی از معیارهای مهم در طراحی یونیت، فشار کاری سیستم است. هرچه نیروی موردنیاز عملگر بیشتر باشد، معمولاً به فشار بالاتری نیاز خواهد بود؛ البته این موضوع همیشه به معنی استفاده از تجهیزات بزرگتر نیست و باید در کنار دبی سیستم بررسی شود.
در صنعت، یونیتها بسته به نوع کاربرد میتوانند برای فشارهای پایین، متوسط یا بالا طراحی شوند. انتخاب فشار مناسب علاوه بر تأمین نیروی موردنیاز، از استهلاک زودهنگام تجهیزات و افزایش مصرف انرژی نیز جلوگیری میکند.
انواع یونیت هیدرولیک بر اساس دبی
دبی نشاندهنده حجم روغنی است که پمپ در یک بازه زمانی مشخص به مدار ارسال میکند و نقش مستقیمی در سرعت حرکت عملگرها دارد.
در بسیاری از پروژهها، تمرکز بیش از حد بر فشار باعث میشود اهمیت دبی نادیده گرفته شود؛ در حالی که اگر دبی بهدرستی انتخاب نشود، حتی با وجود فشار کافی نیز سیستم عملکرد مطلوبی نخواهد داشت. به همین دلیل، فشار و دبی همواره باید به صورت همزمان محاسبه و انتخاب شوند.
انواع یونیت هیدرولیک بر اساس نوع پمپ
نوع پمپ یکی از عوامل تعیینکننده در عملکرد یونیت هیدرولیک است. بسته به نیاز پروژه، ممکن است از پمپهای دندهای، پرهای یا پیستونی استفاده شود که هر کدام ویژگیها، محدوده فشار، راندمان و هزینه متفاوتی دارند.
انتخاب نوع پمپ باید بر اساس مشخصات فنی مدار انجام شود و صرفاً قیمت یا در دسترس بودن آن نباید معیار تصمیمگیری باشد.
اگر میخواهید با مزایا، محدودیتها و کاربرد هر نوع پمپ بیشتر آشنا شوید، مقاله پمپ هیدرولیک در یونیت؛ انواع، نحوه انتخاب و نکات مهم نصب را مطالعه کنید.
انواع یونیت هیدرولیک بر اساس نوع کاربرد
یکی دیگر از روشهای متداول دستهبندی، نوع کاربرد یونیت است. هر صنعت به دلیل شرایط کاری متفاوت، به طراحی اختصاصی نیاز دارد. برای مثال، یونیتی که برای یک پرس هیدرولیک طراحی میشود، الزاماً برای یک دستگاه بالابر یا ماشینآلات معدنی مناسب نیست.
از جمله رایجترین یونیتهای صنعتی میتوان به موارد زیر اشاره کرد:
- یونیت هیدرولیک پرس
- یونیت هیدرولیک بالابر
- یونیت هیدرولیک ماشینآلات راهسازی
- یونیت هیدرولیک صنایع فولاد
- یونیت هیدرولیک صنایع مس
- یونیت هیدرولیک خطوط تولید
- یونیت هیدرولیک تجهیزات دریایی
- یونیت هیدرولیک ماشینآلات کشاورزی
هر یک از این کاربردها الزامات فنی خاص خود را دارند و انتخاب قطعات، مدار هیدرولیک و تجهیزات جانبی بر همین اساس انجام میشود.
یونیت هیدرولیک استاندارد یا سفارشی؟
یکی از پرسشهای رایج خریداران این است که آیا باید از یک یونیت آماده استفاده کنند یا یک یونیت سفارشی سفارش دهند.
پاسخ این سؤال به پیچیدگی پروژه بستگی دارد. در کاربردهای عمومی، یونیتهای استاندارد میتوانند پاسخگوی نیاز باشند؛ اما در پروژههایی که فشار، دبی، سیکل کاری یا شرایط محیطی ویژهای دارند، معمولاً طراحی و ساخت یونیت بهصورت سفارشی انتخاب مناسبتری است.
در این حالت، تمامی اجزای سیستم از جمله پمپ، الکتروموتور، مخزن، شیرها، تجهیزات کنترلی و سیستم خنککاری بر اساس نیاز واقعی پروژه انتخاب میشوند. این رویکرد علاوه بر افزایش راندمان، هزینههای تعمیر و نگهداری را نیز در بلندمدت کاهش میدهد.
انتخاب نوع یونیت؛ مهمتر از انتخاب برند
در بازار، برندهای مختلفی از قطعات هیدرولیک وجود دارند، اما تجربه پروژههای صنعتی نشان میدهد که انتخاب صحیح نوع یونیت، اهمیت بیشتری از انتخاب برند قطعات دارد. حتی باکیفیتترین تجهیزات نیز اگر متناسب با شرایط کاری انتخاب نشده باشند، نمیتوانند عملکرد مطلوبی ارائه دهند.
به همین دلیل، پیش از خرید یونیت هیدرولیک بهتر است مشخصاتی مانند فشار کاری، دبی موردنیاز، نوع عملگر، سیکل کاری، محدودیت فضای نصب و شرایط محیطی بهدقت بررسی شوند. این اطلاعات، مبنای انتخاب یا طراحی یونیتی خواهند بود که بتواند در بلندمدت با حداکثر راندمان و کمترین هزینه نگهداری کار کند.
کاربرد یونیت هیدرولیک در صنایع مختلف
اگر امروز به اطراف خود نگاه کنید، احتمال زیادی وجود دارد که بدون آنکه متوجه شوید، با دستگاهی روبهرو شوید که نیروی خود را از یک یونیت هیدرولیک تأمین میکند. از خطوط تولید کارخانهها گرفته تا ماشینآلات معدنی، تجهیزات راهسازی، پرسهای صنعتی و حتی برخی سیستمهای بالابر، همگی برای تولید نیروی زیاد در فضایی نسبتاً کوچک به فناوری هیدرولیک متکی هستند.
دلیل این گستردگی، توانایی سیستمهای هیدرولیکی در تولید نیروی بالا، کنترل دقیق حرکت و عملکرد قابلاعتماد در شرایط کاری سخت است. البته باید توجه داشت که یک یونیت هیدرولیک برای همه این کاربردها یکسان نیست و مشخصات فنی آن بر اساس نیاز هر صنعت طراحی یا انتخاب میشود.
در ادامه، با مهمترین کاربردهای یونیت هیدرولیک آشنا میشویم.
صنایع تولیدی و خطوط مونتاژ
بخش قابلتوجهی از یونیتهای هیدرولیک در کارخانهها و خطوط تولید مورد استفاده قرار میگیرند. در این صنایع، از سیستمهای هیدرولیکی برای حرکت قالبها، جابهجایی قطعات، باز و بسته کردن تجهیزات، فیکسچرهای صنعتی و بسیاری از فرآیندهای خودکار استفاده میشود.
در چنین کاربردهایی، پایداری فشار، عملکرد مداوم و مصرف انرژی بهینه اهمیت ویژهای دارد. به همین دلیل، طراحی یونیت معمولاً بر اساس سیکل کاری دستگاه و ساعات بهرهبرداری روزانه انجام میشود.
پرسهای هیدرولیک
پرسهای هیدرولیک از شناختهشدهترین کاربردهای یونیت هیدرولیک هستند. این دستگاهها برای شکلدهی، خمکاری، پانچ، کشش عمیق، مونتاژ قطعات و بسیاری از فرآیندهای تولید استفاده میشوند.
در این کاربرد، کنترل دقیق فشار و سرعت حرکت جک اهمیت زیادی دارد؛ زیرا کوچکترین نوسان میتواند بر کیفیت محصول نهایی تأثیر بگذارد. به همین دلیل، یونیت پرس معمولاً با مدارهای کنترلی دقیق و تجهیزات حفاظتی مناسب طراحی میشود.
ماشینآلات راهسازی و معدنی
در ماشینآلاتی مانند بیل مکانیکی، لودر، گریدر، بولدوزر و تجهیزات حفاری، تقریباً تمام حرکات اصلی توسط سیستم هیدرولیک انجام میشود.
در این تجهیزات، یونیت باید در شرایطی مانند گردوغبار، لرزش، تغییرات شدید دما و بارهای متغیر عملکرد قابلاعتمادی داشته باشد. به همین دلیل، مقاومت قطعات، کیفیت فیلتراسیون و سیستم خنککاری اهمیت بیشتری نسبت به بسیاری از کاربردهای ثابت پیدا میکنند.
صنایع فولاد، مس و معادن
در صنایع سنگین، تجهیزات هیدرولیکی معمولاً با بارهای بسیار زیاد و بهصورت مداوم کار میکنند. خطوط نورد، تجهیزات انتقال مواد، ماشینآلات فرآوری مواد معدنی و دستگاههای برش تنها بخشی از تجهیزاتی هستند که به یونیتهای هیدرولیک متکیاند.
در این کاربردها، طراحی صحیح سیستم خنککاری، انتخاب روغن مناسب و قابلیت اطمینان تجهیزات از مهمترین عوامل موفقیت پروژه محسوب میشوند.
بالابرها و تجهیزات جابهجایی
انواع بالابرهای صنعتی، میزهای هیدرولیکی، داکلولرها، رمپهای بارگیری و تجهیزات انتقال بار نیز از یونیت هیدرولیک برای ایجاد حرکت استفاده میکنند.
در این کاربردها، علاوه بر توان تولید نیرو، رعایت الزامات ایمنی اهمیت ویژهای دارد. استفاده از شیرهای قفلکننده، شیرهای اطمینان و تجهیزات حفاظتی مناسب میتواند از بروز حوادث ناشی از افت فشار یا قطع برق جلوگیری کند.
ماشینآلات کشاورزی
بسیاری از ماشینآلات مدرن کشاورزی مانند کمباینها، سمپاشها، دستگاههای بستهبندی و تجهیزات برداشت محصول از سیستمهای هیدرولیکی برای کنترل بخشهای مختلف دستگاه استفاده میکنند.
در این تجهیزات، سادگی تعمیر و نگهداری، مقاومت در برابر آلودگی محیط و قابلیت کار در شرایط آبوهوایی مختلف اهمیت زیادی دارد.
صنایع نفت، گاز و پتروشیمی
در صنایع نفت و گاز، یونیتهای هیدرولیک برای کنترل شیرهای صنعتی، عملگرهای هیدرولیکی، تجهیزات حفاری و سیستمهای ایمنی مورد استفاده قرار میگیرند.
از آنجا که بسیاری از این تجهیزات در محیطهای حساس یا مناطق مستعد انفجار نصب میشوند، انتخاب قطعات باید مطابق استانداردهای صنعتی و الزامات ایمنی انجام شود.
صنایع دریایی
در کشتیها، اسکلهها و تجهیزات فراساحلی نیز از یونیتهای هیدرولیک برای راهاندازی و کنترل تجهیزاتی مانند وینچها، جرثقیلهای دریایی، سیستمهای فرمان و تجهیزات بارگیری استفاده میشود.
در این کاربردها، مقاومت در برابر رطوبت، خوردگی و شرایط سخت محیطی از مهمترین معیارهای طراحی محسوب میشود.
آیا یک یونیت برای همه صنایع مناسب است؟
خیر. شاید در نگاه اول همه یونیتهای هیدرولیک از نظر ظاهری مشابه باشند، اما نیازهای عملیاتی هر صنعت با صنعت دیگر تفاوت دارد. برای مثال، یونیتی که برای یک پرس با سیکل کاری سنگین طراحی شده است، لزوماً گزینه مناسبی برای یک بالابر یا خط مونتاژ نخواهد بود.
به همین دلیل، مهندسان هنگام انتخاب یا طراحی یونیت، پارامترهایی مانند فشار کاری، دبی، مدتزمان کارکرد، نوع عملگر، شرایط محیطی و الزامات ایمنی را بهطور همزمان بررسی میکنند. این رویکرد باعث میشود سیستم علاوه بر عملکرد مناسب، عمر مفید بیشتری داشته باشد و هزینههای نگهداری آن کاهش یابد.
اگر قصد خرید یونیت هیدرولیک برای یک کاربرد صنعتی را دارید، بهتر است ابتدا نیازهای واقعی پروژه مشخص شود و سپس بر اساس آن، مشخصات فنی یونیت انتخاب یا طراحی شود. انتخاب صرف بر اساس توان موتور یا ظرفیت مخزن، معمولاً نمیتواند عملکرد مطلوب سیستم را تضمین کند.
مطالعه بیشتر: اگر میخواهید با الزامات فنی هر صنعت، تفاوت طراحی یونیتها و نکات انتخاب آنها در کاربردهای مختلف آشنا شوید، مقاله کاربرد یونیت هیدرولیک در صنایع مختلف؛ از بالابر و پرس تا ماشینآلات سنگین را مطالعه کنید
چگونه یونیت هیدرولیک مناسب را انتخاب کنیم؟
انتخاب یونیت هیدرولیک تنها به توان الکتروموتور یا ظرفیت مخزن محدود نمیشود. در واقع، یک یونیت زمانی عملکرد مطلوبی خواهد داشت که تمام اجزای آن بر اساس نیاز واقعی سیستم طراحی یا انتخاب شده باشند. به همین دلیل، مهندسان قبل از انتخاب یا ساخت یونیت، ابتدا مشخصات فنی دستگاه و شرایط بهرهبرداری را بررسی میکنند.
در ادامه، مهمترین عواملی که در انتخاب یونیت هیدرولیک باید در نظر گرفته شوند را مرور میکنیم.
فشار کاری سیستم
فشار کاری مشخص میکند یونیت باید چه میزان نیرو برای حرکت عملگرها تأمین کند. انتخاب فشار کمتر از مقدار موردنیاز باعث کاهش توان سیستم میشود و انتخاب فشار بیش از حد نیز میتواند هزینه ساخت، استهلاک تجهیزات و مصرف انرژی را افزایش دهد.
دبی موردنیاز
دبی روغن مستقیماً بر سرعت حرکت جکها و موتورهای هیدرولیکی تأثیر میگذارد. حتی اگر فشار سیستم بهدرستی انتخاب شده باشد، دبی نامناسب میتواند عملکرد دستگاه را با مشکل مواجه کند. به همین دلیل، فشار و دبی همیشه باید در کنار یکدیگر بررسی شوند.
نوع عملگر
نوع عملگر نیز در انتخاب یونیت نقش مهمی دارد. برای مثال، نیازهای یک سیستم مجهز به جک هیدرولیکی با سیستمی که از موتور هیدرولیکی استفاده میکند، یکسان نیست. نوع حرکت، سرعت، نیروی موردنیاز و سیکل کاری، همگی بر طراحی یونیت تأثیر میگذارند.
شرایط کاری و محیط نصب
عواملی مانند دمای محیط، میزان گردوغبار، رطوبت، فضای نصب و مدتزمان کارکرد روزانه نیز باید در نظر گرفته شوند. در برخی پروژهها، ممکن است استفاده از کولر روغن، هیتر، فیلترهای ویژه یا تجهیزات حفاظتی ضروری باشد.
قابلیت توسعه و تعمیرات
اگر احتمال توسعه دستگاه یا افزایش ظرفیت در آینده وجود دارد، بهتر است این موضوع از ابتدا در طراحی یونیت لحاظ شود. همچنین دسترسی مناسب به قطعات برای سرویس و تعمیرات دورهای، هزینههای نگهداری را در بلندمدت کاهش میدهد.
انتخاب صحیح، مهمتر از انتخاب سریع
یکی از اشتباهات رایج در بازار، انتخاب یونیت بر اساس مشخصاتی مانند توان موتور یا قیمت است، بدون آنکه شرایط واقعی دستگاه بررسی شود. در حالی که یک یونیت مهندسیشده باید متناسب با نیاز پروژه انتخاب شود تا علاوه بر تأمین عملکرد مورد انتظار، از نظر مصرف انرژی، طول عمر قطعات و هزینههای نگهداری نیز بهینه باشد.
اگر قصد خرید یونیت هیدرولیک را دارید، پیشنهاد میشود پیش از انتخاب محصول، مشخصات فنی دستگاه، فشار و دبی موردنیاز، نوع کاربرد و شرایط کاری بهدقت بررسی شوند. در مقاله راهنمای انتخاب یونیت هیدرولیک بر اساس فشار، دبی و نوع کاربرد، تمامی این موارد بهصورت کامل و همراه با مثالهای کاربردی توضیح داده شده است.
عالی، این بخش را مختصر و کاربردی نگه میداریم تا هم ارزش سئویی داشته باشد و هم وارد مقالههای تخصصی نشود.
مزایا و محدودیتهای یونیت هیدرولیک
سیستمهای هیدرولیکی به دلیل توان بالای انتقال نیرو، دقت در کنترل حرکت و قابلیت اطمینان، سالهاست که در صنایع مختلف مورد استفاده قرار میگیرند. با این حال، مانند هر فناوری دیگری، یونیت هیدرولیک نیز در کنار مزایای متعدد، محدودیتهایی دارد که آگاهی از آنها به انتخاب صحیح سیستم کمک میکند.
مزایای یونیت هیدرولیک
یکی از مهمترین مزایای یونیت هیدرولیک، تولید نیروی بسیار زیاد در ابعاد نسبتاً کوچک است. به همین دلیل، در تجهیزاتی مانند پرسهای صنعتی، ماشینآلات معدنی و خطوط تولید که به نیروی بالا نیاز دارند، استفاده از سیستم هیدرولیک گزینهای مناسب محسوب میشود.
از دیگر مزایای این سیستم میتوان به موارد زیر اشاره کرد:
- تولید نیروی بالا با ابعاد فشرده
- کنترل دقیق سرعت، فشار و موقعیت عملگر
- عملکرد نرم و یکنواخت در حین کار
- امکان حفاظت از تجهیزات با استفاده از شیرهای اطمینان
- قابلیت طراحی و ساخت متناسب با نیاز هر پروژه
- امکان استفاده در کاربردهای سبک تا صنایع سنگین
محدودیتهای یونیت هیدرولیک
در کنار مزایا، بهرهبرداری صحیح از یونیت هیدرولیک نیازمند رعایت اصول طراحی، نصب و نگهداری است. در صورت بیتوجهی به این موارد، ممکن است راندمان سیستم کاهش یافته یا هزینههای تعمیرات افزایش پیدا کند.
مهمترین محدودیتهای این سیستم عبارتاند از:
- حساسیت به آلودگی روغن و کیفیت فیلتراسیون
- نیاز به سرویس و نگهداری دورهای
- احتمال ایجاد نشتی در صورت فرسودگی اتصالات یا آببندها
- افزایش دمای روغن در صورت طراحی یا بهرهبرداری نامناسب
- وابستگی عملکرد صحیح سیستم به انتخاب دقیق قطعات
در بسیاری از موارد، این چالشها ناشی از ضعف فناوری هیدرولیک نیست، بلکه نتیجه طراحی نادرست، انتخاب نامناسب تجهیزات یا عدم انجام سرویسهای دورهای است. به همین دلیل، استفاده از قطعات استاندارد، طراحی مهندسی و اجرای برنامه منظم نگهداری، تأثیر مستقیمی بر عملکرد و طول عمر یونیت هیدرولیک خواهد داشت.
نکات مهم در نصب و راهاندازی یونیت هیدرولیک
حتی اگر یک یونیت هیدرولیک با بهترین قطعات طراحی و ساخته شده باشد، نصب غیراصولی میتواند باعث افت راندمان، افزایش استهلاک و بروز خرابیهای زودهنگام شود. به همین دلیل، مرحله راهاندازی اهمیت زیادی در عملکرد بلندمدت سیستم دارد.
پیش از راهاندازی، باید از تراز بودن محل نصب، اتصال صحیح الکتروموتور، تمیز بودن مدار، تنظیم مناسب شیر اطمینان و استفاده از روغن هیدرولیک مناسب اطمینان حاصل شود. همچنین، پس از اولین راهاندازی، فشار کاری، دمای روغن، میزان نشتی و عملکرد عملگرها باید بهدقت کنترل شوند تا در صورت وجود هرگونه ایراد، پیش از بهرهبرداری مداوم برطرف شود.
در پروژههای صنعتی، بخش قابلتوجهی از خرابیهای اولیه به دلیل مواردی مانند هواگیری نامناسب مدار، آلودگی روغن، تنظیم اشتباه فشار یا استفاده از اتصالات نامناسب ایجاد میشود. رعایت اصول نصب و راهاندازی، علاوه بر افزایش عمر تجهیزات، از توقفهای ناخواسته خط تولید نیز جلوگیری میکند.
اگر قصد دارید با مراحل نصب، نکات اجرایی و خطاهای رایج در این فرآیند آشنا شوید، پیشنهاد میکنیم مقاله اشتباهات رایج در نصب و راهاندازی یونیت هیدرولیک و راههای جلوگیری از آنها را مطالعه کنید.
عالی، این بخش را مختصر و کاربردی نگه میداریم تا هم ارزش سئویی داشته باشد و هم وارد مقالههای تخصصی نشود.
مزایا و محدودیتهای یونیت هیدرولیک
سیستمهای هیدرولیکی به دلیل توان بالای انتقال نیرو، دقت در کنترل حرکت و قابلیت اطمینان، سالهاست که در صنایع مختلف مورد استفاده قرار میگیرند. با این حال، مانند هر فناوری دیگری، یونیت هیدرولیک نیز در کنار مزایای متعدد، محدودیتهایی دارد که آگاهی از آنها به انتخاب صحیح سیستم کمک میکند.
مزایای یونیت هیدرولیک
یکی از مهمترین مزایای یونیت هیدرولیک، تولید نیروی بسیار زیاد در ابعاد نسبتاً کوچک است. به همین دلیل، در تجهیزاتی مانند پرسهای صنعتی، ماشینآلات معدنی و خطوط تولید که به نیروی بالا نیاز دارند، استفاده از سیستم هیدرولیک گزینهای مناسب محسوب میشود.
از دیگر مزایای این سیستم میتوان به موارد زیر اشاره کرد:
- تولید نیروی بالا با ابعاد فشرده
- کنترل دقیق سرعت، فشار و موقعیت عملگر
- عملکرد نرم و یکنواخت در حین کار
- امکان حفاظت از تجهیزات با استفاده از شیرهای اطمینان
- قابلیت طراحی و ساخت متناسب با نیاز هر پروژه
- امکان استفاده در کاربردهای سبک تا صنایع سنگین
محدودیتهای یونیت هیدرولیک
در کنار مزایا، بهرهبرداری صحیح از یونیت هیدرولیک نیازمند رعایت اصول طراحی، نصب و نگهداری است. در صورت بیتوجهی به این موارد، ممکن است راندمان سیستم کاهش یافته یا هزینههای تعمیرات افزایش پیدا کند.
مهمترین محدودیتهای این سیستم عبارتاند از:
- حساسیت به آلودگی روغن و کیفیت فیلتراسیون
- نیاز به سرویس و نگهداری دورهای
- احتمال ایجاد نشتی در صورت فرسودگی اتصالات یا آببندها
- افزایش دمای روغن در صورت طراحی یا بهرهبرداری نامناسب
- وابستگی عملکرد صحیح سیستم به انتخاب دقیق قطعات
در بسیاری از موارد، این چالشها ناشی از ضعف فناوری هیدرولیک نیست، بلکه نتیجه طراحی نادرست، انتخاب نامناسب تجهیزات یا عدم انجام سرویسهای دورهای است. به همین دلیل، استفاده از قطعات استاندارد، طراحی مهندسی و اجرای برنامه منظم نگهداری، تأثیر مستقیمی بر عملکرد و طول عمر یونیت هیدرولیک خواهد داشت.
نکات مهم در نصب و راهاندازی یونیت هیدرولیک
حتی اگر یک یونیت هیدرولیک با بهترین قطعات طراحی و ساخته شده باشد، نصب غیراصولی میتواند باعث افت راندمان، افزایش استهلاک و بروز خرابیهای زودهنگام شود. به همین دلیل، مرحله راهاندازی اهمیت زیادی در عملکرد بلندمدت سیستم دارد.
پیش از راهاندازی، باید از تراز بودن محل نصب، اتصال صحیح الکتروموتور، تمیز بودن مدار، تنظیم مناسب شیر اطمینان و استفاده از روغن هیدرولیک مناسب اطمینان حاصل شود. همچنین، پس از اولین راهاندازی، فشار کاری، دمای روغن، میزان نشتی و عملکرد عملگرها باید بهدقت کنترل شوند تا در صورت وجود هرگونه ایراد، پیش از بهرهبرداری مداوم برطرف شود.
در پروژههای صنعتی، بخش قابلتوجهی از خرابیهای اولیه به دلیل مواردی مانند هواگیری نامناسب مدار، آلودگی روغن، تنظیم اشتباه فشار یا استفاده از اتصالات نامناسب ایجاد میشود. رعایت اصول نصب و راهاندازی، علاوه بر افزایش عمر تجهیزات، از توقفهای ناخواسته خط تولید نیز جلوگیری میکند.
اگر قصد دارید با مراحل نصب، نکات اجرایی و خطاهای رایج در این فرآیند آشنا شوید، پیشنهاد میکنیم مقاله اشتباهات رایج در نصب و راهاندازی یونیت هیدرولیک و راههای جلوگیری از آنها را مطالعه کنید.
منابع
- ISO. (2010). ISO 4413: Hydraulic Fluid Power — General Rules and Safety Requirements for Systems and Their Components.
https://www.iso.org/standard/43026.html - Anthony Esposito. Fluid Power with Applications. Pearson Education.
https://www.pearson.com/ - Bosch Rexroth. Industrial Hydraulics Manual.
https://www.boschrexroth.com/ - Parker Hannifin. Industrial Hydraulic Technology.
https://ph.parker.com/ - HYDAC International. Hydraulic Systems and Components.
https://www.hydac.com/ - Danfoss Power Solutions. Hydraulic Systems Technical Documentation.
https://www.danfoss.com/ - Eaton. Industrial Hydraulics Manual.
https://www.eaton.com/ - National Fluid Power Association (NFPA). Fluid Power Standards and Technical Resources.
https://www.nfpa.com/
