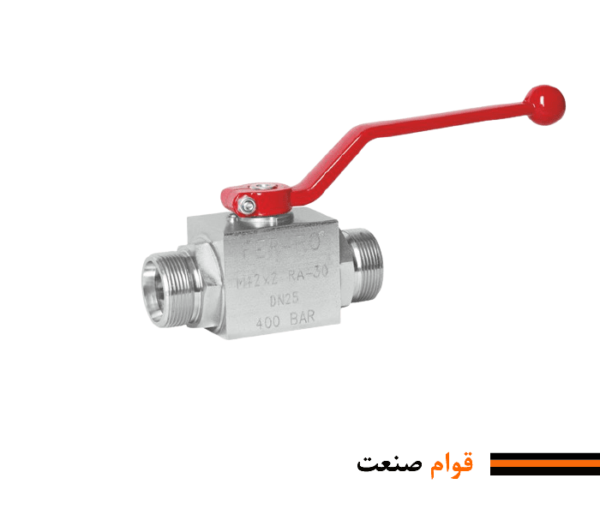

شیر ربع گرد بیرون دنده(متریک) هیدرولیک فرو (Ferro ترک)
- کد محصول: BV2M Series
- جنس بدنه: فولاد کربن استیل
- جنس توپی: AISI 316-L stainless steel, فولاد کربن با روکش کروم سخت
- بازه ماکزیمم فشار کاری (Bar): 380 الی 500
- بازه دمای کاری (C°): 30- الی 110+
- سایز رزوه: M16*1.5, M18*1.5, M24*1.5, M30*2, M36*2, M42*2, M52*2
- نوع رزوه: Metric
- آب بندی: Nitrile O-ring (NBR)
- زمان ارسال حداکثر 1 روز کاری
- زمان ارسال حداکثر 1 روز کاریاین کالا پس از مدت زمان مشخص شده توسط پیک قوام صنعت ارسال خواهد شد.
تماس بگیرید
جدول اطلاعات فنی
-
شیر ربع گرد بیرون دنده(متریک) هیدرولیک فرو
شیر ربع گرد بیرون دنده(متریک) شیر هیدرولیک فرو دارای جنس بدنه فولاد کربن استیل بوده و جنس توپی آن از AISI 316-L stainless steel, فولاد کربن با روکش کروم سخت می باشد. ماکزیمم فشار کاری این کالا در سری کد های فنی مختلف از 380 تا 500 بار متغیر بوده و در بازه دمایی -30 درجه سانتی گراد تا +110 درجه سانتی گراد عمل می کند. نوع رزوه این دستگاه METRIC و جنس آب بندی آن Nitrile O-ring (NBR) می باشد.
-
مشخصات کامل این سری دستگاه ها را در جدول زیر می توانید مشاهده کنید:
کد فنی | اندازه پیچ گرد | فشار کاری(بار) | A | B | C | D | E | F | G | L | M | N | O |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BV2M1415N | M14 x 1.5 | 500 | 45 | 35 | 30 | 77 | 145 | 24 | 48 | 79 | DN10 | 8 | 6 |
BV2M1615N | M16 x 1.5 | 500 | 45 | 35 | 30 | 77 | 145 | 24 | 48 | 79 | DN10 | 10 | 8 |
BV2M1815N | M18 x 1.5 | 500 | 45 | 35 | 30 | 77 | 145 | 24 | 48 | 79 | DN10 | 12 | 10 |
BV2M2015N | M20 x 1.5 | 500 | 45 | 35 | 30 | 77 | 145 | 24 | 48 | 79 | DN10 | 12 | 10 |
BV2M2215S14N | M22 x 1.5 | 500 | 50 | 40 | 35 | 82 | 152 | 30 | 53.50 | 92 | DN13 | 14 | 12.50 |
BV2M2215L15N | M22 x 1.5 | 500 | 50 | 40 | 35 | 82 | 152 | 30 | 53.50 | 92 | DN13 | 15 | 12.50 |
BV2M2415N | M24 x 1.5 | 500 | 50 | 40 | 35 | 82 | 152 | 30 | 53.50 | 92 | DN13 | 16 | 12.50 |
BV2M2615N | M26 x 1.5 | 500 | 50 | 40 | 35 | 82 | 152 | 30 | 53.50 | 92 | DN13 | 18 | 12.50 |
BV2M2815N | M26 x 1.5 | 500 | 50 | 40 | 35 | 82 | 152 | 30 | 53.50 | 92 | DN13 | 20 | 12.50 |
BV2M302N | M30 x 2 | 400 | 60 | 55 | 45 | 111 | 225 | 38 | 73 | 108 | DN20 | 20 | 12.50 |
BV2M362S25N | M36 x 2 | 400 | 60 | 55 | 45 | 111 | 225 | 38 | 73 | 112 | DN20 | 25 | 20 |
BV2M362L28N | M36 x 2 | 400 | 60 | 55 | 45 | 111 | 225 | 38 | 73 | 112 | DN20 | 28 | 20 |
BV2M422N | M42 x 2 | 400 | 70 | 60 | 55 | 116 | 235 | 46 | 78 | 130 | DN25 | 30 | 24 |
BV2M452N | M45 x 2 | 400 | 70 | 60 | 55 | 116 | 235 | 50 | 78 | 126 | DN25 | 35 | 24 |
BV2M522N | M52 x 2 | 380 | 70 | 60 | 55 | 116 | 235 | 50 | 78 | 134 | DN25 | 38 | 24 |
-
برای درک بهتر اعداد جدول فوق می توانید از تصویر زیر کمک بگیرید:
برای انتخاب شیر ربع گرد بیرون دنده(متریک) هیدرولیک متناسب با سیستم هیدرولیک و تجهیزات هیدرولیک مورد نیاز خود با مشاوران قوام صنعت با شماره ۰۳۱۳۲۷۵۱۵۶۵ تماس بگیرید
ویژگی ها
کد محصول | BV2M Series |
---|---|
جنس بدنه | فولاد کربن استیل |
جنس توپی | AISI 316-L stainless steel, فولاد کربن با روکش کروم سخت |
بازه ماکزیمم فشار کاری (Bar) | 380 الی 500 |
بازه دمای کاری (C°) | 30- الی 110+ |
سایز رزوه | M16*1.5, M18*1.5, M24*1.5, M30*2, M36*2, M42*2, M52*2 |
نوع رزوه | Metric |
آب بندی | Nitrile O-ring (NBR) |
آبکاری | روکش روی (Zinc) |
کشور سازنده | ترکیه |
کاربرد | بیل مکانیکی, پزشکی, تانکرها, جرثقیلها, داروسازی, سیستم هیدرولیک, شیمیایی, کارخانه های فرآوری شیمیایی, کامیون کمپرسی, کامیونها, ماشینهای تزریق پلاستیک, مدارهای هیدرولیک |
کاتالوگ محصول | فایل PDF |
